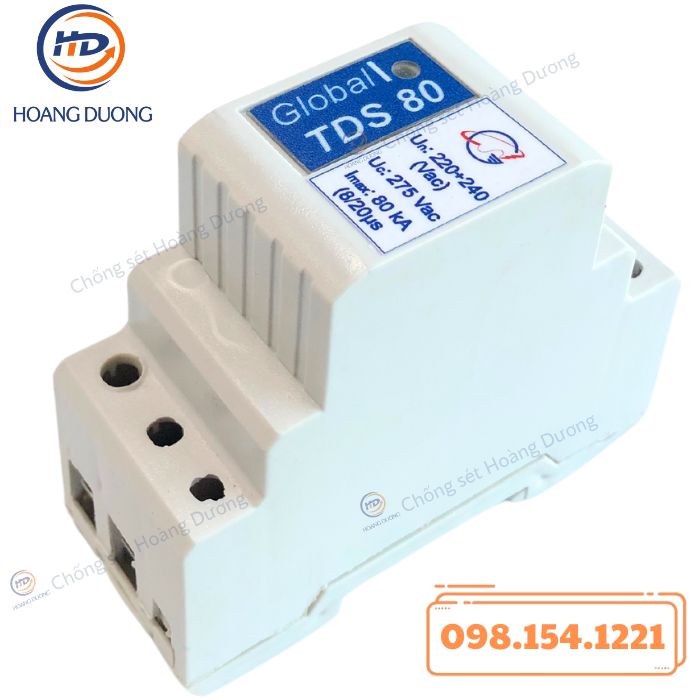

Thiết bị cắt sét GLOBAL TDS80 HDC là giải pháp chống sét lan truyền chuyên dụng cho hệ thống điện hạ áp, giúp bảo vệ các thiết bị điện và điện tử trước các xung sét và hiện tượng quá áp đột biến phát sinh do sét đánh gián tiếp hoặc quá trình đóng cắt trong lưới điện. Thiết bị sử dụng công nghệ TDS – Transient Discriminating Suppressor, cho khả năng nhận biết và triệt tiêu xung sét nhanh chóng, hiệu quả.
GLOBAL TDS80 HDC được thiết kế dạng module nhỏ gọn, dễ dàng lắp đặt trên thanh DIN 35 mm trong các tủ điện phân phối và tủ điều khiển. Thiết bị góp phần đảm bảo an toàn, ổn định nguồn điện và nâng cao tuổi thọ cho toàn bộ hệ thống điện phía sau.
Đặc Điểm Thiết Bị Cắt Sét GLOBAL TDS80 HDC
Thiết Bị Cắt Sét GLOBAL TDS80 HDC có điện áp dư thấp, giúp hạn chế biên độ xung điện áp còn lại sau khi cắt sét, bảo vệ hiệu quả các thiết bị điện tử nhạy cảm.
Thiết bị có khả năng cắt xung sét cao, đáp ứng yêu cầu bảo vệ trong các khu vực có mật độ sét lớn.
Thiết Bị Cắt Sét GLOBAL TDS80 HDC được mắc song song với mạch cần bảo vệ, không làm ảnh hưởng đến điện áp làm việc bình thường của hệ thống điện.
Đèn LED hiển thị trạng thái làm việc giúp người sử dụng dễ dàng theo dõi tình trạng hoạt động của thiết bị.
Cấu tạo dạng module cho phép tháo lắp và thay thế nhanh chóng khi cần bảo trì hoặc nâng cấp.
Thông Số Kỹ Thuật Thiết Bị Cắt Sét GLOBAL TDS80 HDC
| Hạng mục | Thông số |
|---|---|
| Chế độ bảo vệ (đơn chế độ) | L–N / L–G / N–G |
| Công nghệ | TDS (Transient Discriminating Suppressor) |
| Điện áp làm việc danh định Un (L–N) (Vac) | 220 – 240 |
| Điện áp làm việc liên tục lớn nhất Uc (Vac) | 275 |
| Quá áp tạm thời trong 120 phút U<sub>T</sub> (Vac) | 442 |
| Dải tần số (Hz) | 50 – 60 |
| Khả năng chịu dòng ngắn mạch (kA) | 25 |
| Dòng xung danh định In (8/20 μs) (kA) | 20 |
| Dòng xung tối đa Imax (8/20 μs) (kA) | 80 |
| Dòng xung sét Iimp (10/350 μs) (kA) | 8 |
| Thời gian đáp ứng (ns) | ≤ 25 |
| Điện áp bảo vệ Up (V) | 1500 |
| Độ ẩm (%) | 5 – 90 |
| Nhiệt độ làm việc (°C) | 0 – 65 |
| Vỏ hộp | Nhựa, IP20 |
| Lắp đặt | Thanh DIN ray |
| Chỉ thị trạng thái | LED |

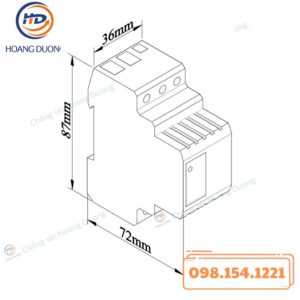

| Kích thước (R × C × S) (mm) | 36 × 87 × 72 |
| Tiết diện dây đấu nối (mm²) | 25 |
| Hỗ trợ đầu nối “T” | Có |
| Trọng lượng (kg) | 0.14 |
| Tiêu chuẩn áp dụng | EN 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Ứng Dụng Thiết Bị Cắt Sét GLOBAL TDS80 HDC
- Thiết bị cắt sét GLOBAL TDS80 HDC được sử dụng làm thiết bị chống sét lan truyền trên đường nguồn điện xoay chiều hạ áp.
- Thiết bị bảo vệ hiệu quả cho mạng điện một pha hoặc ba pha, phù hợp với nhiều loại công trình dân dụng và công nghiệp.
- Thiết Bị Cắt Sét GLOBAL TDS80 HDC cung cấp nguồn điện an toàn cho các thiết bị được bảo vệ phía sau, hạn chế nguy cơ hư hỏng do sét lan truyền.
- Thiết bị không phụ thuộc vào dòng tải, cho phép hoạt động ổn định trong nhiều điều kiện vận hành.
- Thiết kế nhỏ gọn, lắp đặt trên thanh DIN 35 mm, phù hợp trong các tủ phân phối điện và tủ điều khiển.
Chức Năng Thiết Bị Cắt Sét GLOBAL TDS80 HDC
- Thiết Bị Cắt Sét GLOBAL TDS80 HDC có chức năng bảo vệ hệ thống điện khỏi các xung sét lan truyền và quá áp đột biến.

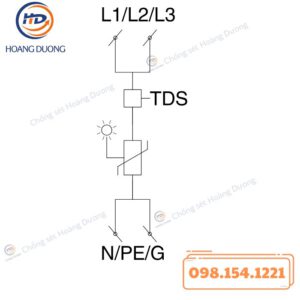

- Khi xuất hiện xung sét trên đường dây nguồn, thiết bị nhanh chóng tác động và dẫn năng lượng xung sét xuống hệ thống tiếp địa thông qua công nghệ TDS, giúp triệt tiêu xung điện áp trước khi lan truyền vào hệ thống điện phía sau.
- Thiết bị hạn chế điện áp dư còn lại sau khi cắt sét, bảo vệ an toàn cho các thiết bị điện, thiết bị điều khiển và thiết bị điện tử nhạy cảm.
Với thời gian đáp ứng nhanh, GLOBAL TDS80 HDC đảm bảo khả năng bảo vệ liên tục, không gây gián đoạn hoạt động của hệ thống điện.
