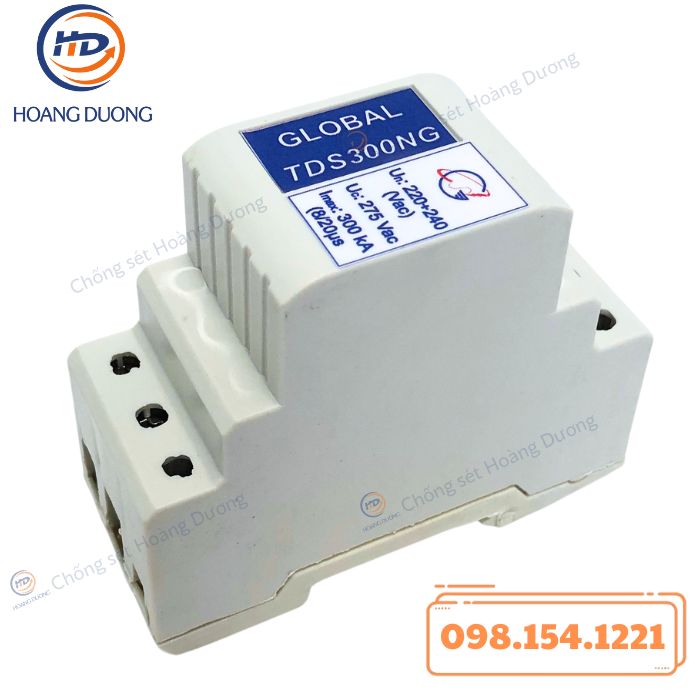

Thiết Bị Cắt Sét GLOBAL TDS300NG HDC là thiết bị cắt sét lan truyền chuyên dụng cho hệ thống điện hạ áp, được thiết kế để bảo vệ đường nguồn khỏi các xung sét mạnh và hiện tượng quá áp đột biến giữa dây trung tính và dây tiếp địa. Thiết bị sử dụng công nghệ GDT (Gas Discharge Tubes), cho khả năng chịu dòng xung sét rất lớn, phù hợp lắp đặt tại các vị trí đầu nguồn hoặc khu vực có nguy cơ sét cao.
Với thiết kế dạng module nhỏ gọn, GLOBAL TDS300NG HDC dễ dàng lắp đặt trên thanh DIN rail 35 mm, phù hợp với các tủ điện phân phối dân dụng và công nghiệp. Thiết bị giúp nâng cao độ an toàn, đảm bảo vận hành ổn định và kéo dài tuổi thọ cho các thiết bị điện được bảo vệ phía sau.
Đặc Điểm Thiết Bị Cắt Sét GLOBAL TDS300NG HDC
GLOBAL TDS300NG HDC có điện áp dư thấp, giúp hạn chế tối đa điện áp còn lại sau khi cắt sét, bảo vệ hiệu quả các thiết bị điện và điện tử nhạy cảm.
Thiết bị có khả năng cắt xung sét cao, chịu được các dòng xung sét lớn theo dạng sóng tiêu chuẩn, phù hợp với hệ thống điện tại khu vực có mật độ giông sét lớn.
Thiết bị được mắc song song với mạch cần bảo vệ, không ảnh hưởng đến điện áp và hoạt động bình thường của hệ thống điện.
Đèn LED hiển thị trạng thái làm việc giúp người dùng dễ dàng theo dõi tình trạng hoạt động và chủ động bảo trì, thay thế khi cần thiết.
Cấu tạo dạng module cho phép tháo lắp và thay thế nhanh chóng, thuận tiện trong quá trình vận hành và bảo dưỡng hệ thống điện.
Thông Số Kỹ Thuật Thiết Bị Cắt Sét GLOBAL TDS300NG HDC
| Hạng mục | Thông số |
|---|---|
| Chế độ bảo vệ (đơn chế độ) | N–G |
| Công nghệ | GDT (Gas Discharge Tubes) |
| Điện áp làm việc danh định Un (L–N) (Vac) | 275 |
| Điện áp làm việc liên tục lớn nhất Uc (Vac) | 1200 |
| Quá áp tạm thời trong 120 phút U<sub>T</sub> (Vac) | – |
| Dải tần số (Hz) | 50 – 60 |
| Khả năng chịu dòng ngắn mạch (kA) | 25 |
| Dòng xung danh định In (8/20 μs) (kA) | 20 |
| Dòng xung tối đa Imax (8/20 μs) (kA) | 300 |
| Dòng xung sét Iimp (10/350 μs) (kA) | 100 |
| Thời gian đáp ứng (ns) | ≤ 100 |
| Điện áp bảo vệ Up (V) | 1500 |
| Độ ẩm (%) | 5 – 90 |
| Nhiệt độ làm việc (°C) | 0 – 65 |
| Vỏ hộp | Nhựa, IP20 |
| Lắp đặt | Thanh DIN ray |
| Chỉ thị trạng thái | LED |
| Kích thước (R × C × S) (mm) | 36 × 87 × 72 |
| Tiết diện dây đấu nối (mm²) | 25 |
| Hỗ trợ đầu nối “T” | Có |
| Trọng lượng (kg) | 0.18 |
| Tiêu chuẩn áp dụng | EN 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Chức Năng Thiết Bị Cắt Sét GLOBAL TDS300NG HDC

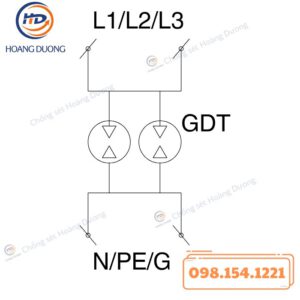

Thiết Bị Cắt Sét GLOBAL TDS300NG HDC có chức năng bảo vệ đường nguồn điện khỏi các xung sét lan truyền và quá áp đột biến xuất hiện giữa dây trung tính (N) và dây tiếp địa (G).
Khi xảy ra sét lan truyền hoặc hiện tượng quá áp, thiết bị nhanh chóng dẫn năng lượng xung sét xuống hệ thống tiếp địa thông qua ống phóng khí GDT, đảm bảo an toàn cho thiết bị phía sau.
Thiết bị giúp hạn chế điện áp dư trên đường dây, giảm nguy cơ hư hỏng linh kiện, cháy nổ hoặc gián đoạn hoạt động của hệ thống điện.
Nhờ khả năng chịu dòng xung rất lớn và thời gian đáp ứng nhanh, GLOBAL TDS300NG HDC đảm bảo khả năng bảo vệ ổn định, liên tục và đáng tin cậy cho toàn bộ hệ thống.
Ứng Dụng Thiết Bị Cắt Sét GLOBAL TDS300NG HDC
- Thiết bị cắt sét GLOBAL TDS300NG HDC được sử dụng làm thiết bị chống sét lan truyền trên đường nguồn điện xoay chiều hạ áp.
- Thiết bị bảo vệ hiệu quả cho mạng điện một pha hoặc ba pha tại các vị trí cần bảo vệ trung tính – tiếp địa.
- GLOBAL TDS300NG HDC cung cấp nguồn điện an toàn cho các thiết bị điện được bảo vệ phía sau, hạn chế hư hỏng do sét lan truyền.
- Thiết bị hoạt động độc lập với dòng tải, không ảnh hưởng đến quá trình vận hành của hệ thống.
Thiết kế nhỏ gọn, lắp đặt trên thanh DIN 35 mm, phù hợp lắp trong các tủ điện phân phối mới hoặc cải tạo.
