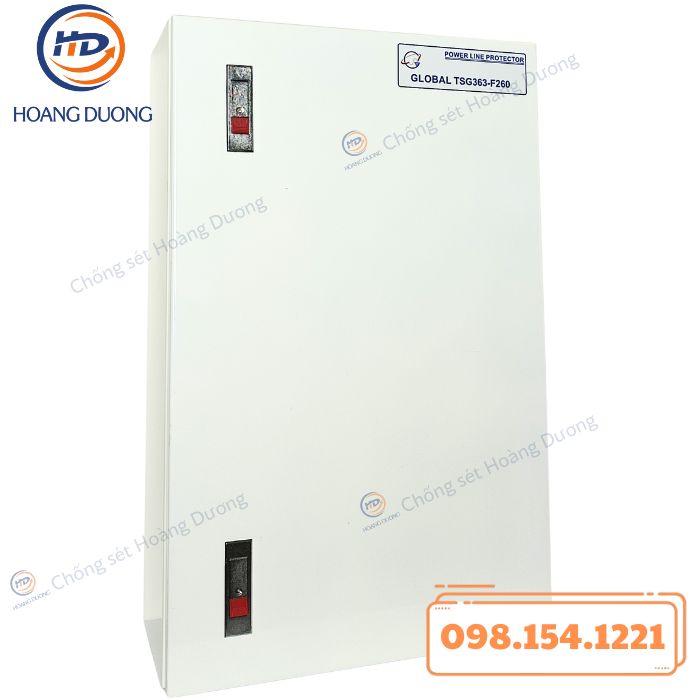

Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC là thiết bị bảo vệ nguồn điện chuyên dụng cho hệ thống điện xoay chiều 3 pha, được thiết kế để cắt xung sét lan truyền năng lượng lớn và lọc nhiễu quá áp phát sinh trên đường nguồn. Sản phẩm tích hợp công nghệ TSG (Triggered Spark Gap) kết hợp mạch lọc LC và bộ TDS, cho khả năng xử lý hiệu quả các xung sét trực tiếp, xung cảm ứng và các dạng quá áp đột biến do đóng cắt tải.
Với kết cấu chắc chắn, thông số chịu sét cao và khả năng làm việc ổn định, GLOBAL TSG363-F260 HDC phù hợp cho các công trình kỹ thuật yêu cầu mức độ an toàn và độ tin cậy cao của hệ thống điện 3 pha.
Ứng Dụng Phù Hợp Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC
Thiết bị cắt lọc sét 3 pha GLOBAL TSG363-F260 HDC được sử dụng phổ biến trong các hệ thống điện 3 pha có nguy cơ chịu tác động mạnh của sét lan truyền và nhiễu điện áp từ lưới điện. Thiết bị thường được lắp đặt tại tủ điện tổng, tủ phân phối chính hoặc tại các điểm đầu nguồn để bảo vệ toàn bộ hệ thống điện phía sau.
Trong lĩnh vực công nghiệp, thiết bị phù hợp lắp đặt cho nhà xưởng sản xuất, trạm kỹ thuật, khu công nghiệp, hệ thống máy móc công suất lớn và các tủ điều khiển trung tâm. Đối với các công trình thương mại và hạ tầng, Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC được ứng dụng cho tòa nhà văn phòng, trung tâm thương mại, hệ thống kỹ thuật của khu đô thị và các công trình sử dụng nguồn điện 3 pha vận hành liên tục.
Việc lắp đặt thiết bị giúp giảm thiểu nguy cơ hư hỏng thiết bị điện, hạn chế gián đoạn vận hành và nâng cao độ ổn định cho hệ thống điện.
Bảng Thông Tin Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC
| Thông số kỹ thuật | Giá trị |
|---|---|
| Chế độ bảo vệ | L – N – G |

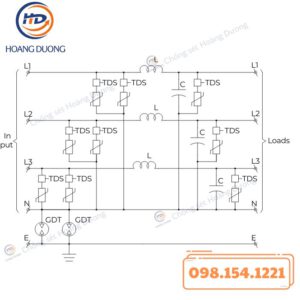

| Công nghệ | TSG + LC + TDS (Triggered Spark Gap + LC filter + Transient Discriminating Suppressor) |
| Điện áp làm việc danh định (Un, L–N) | 220 – 240 VAC |
| Dòng điện danh định (In) | 63 A |
| Điện áp làm việc liên tục lớn nhất (Uc) | 275 VAC |
| Điện áp tạm thời (TOV) | 442 VAC |
| Tần số | 50 / 60 Hz |
| Khả năng chịu dòng ngắn mạch (SCCR) | 25 kA |
| Khả năng chịu dòng xung sét danh định (8/20 µs), In | 20 kA |
| Khả năng chịu dòng xung sét cực đại (8/20 µs), Imax | 260 kA (L–N) / 260 kA (N–G) |
| Khả năng chịu dòng xung sét (10/350 µs), Iimp | 100 kA (L–N) / 100 kA (N–G) |
| Mức bảo vệ điện áp (Up) | 250 V @ In |
| Cấp bảo vệ vỏ | IP20 |
| Nhiệt độ làm việc | 0°C ~ +85°C |
| Kiểu lắp đặt | Treo tường |
| Chỉ thị trạng thái | LED |

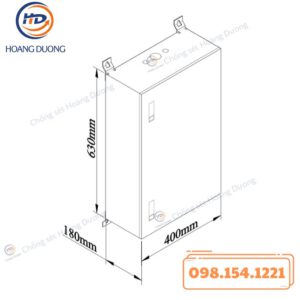

| Kích thước (Rộng x Cao x Sâu) | 400 x 630 x 180 mm |
| Trọng lượng | 18 kg |
| Tiêu chuẩn áp dụng | ANSI/IEEE C62.41.2 Cat A, Cat B, Cat C; ANSI/IEEE C62.41.1 Exposure 3; IEC 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Lí Do Nên Mua Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC
Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC được đánh giá cao nhờ khả năng xử lý xung sét năng lượng rất lớn, phù hợp cho các hệ thống điện 3 pha hoạt động trong môi trường có nguy cơ sét cao. Việc tích hợp công nghệ TSG cùng mạch lọc LC và bộ TDS giúp thiết bị vừa cắt sét hiệu quả vừa giảm nhiễu điện áp, từ đó bảo vệ an toàn cho các thiết bị điện và hệ thống điều khiển phía sau.
Thiết bị có kết cấu chắc chắn, lắp đặt treo tường gọn gàng, phù hợp cho các phòng kỹ thuật và tủ điện tổng. Thông số chịu sét cao giúp Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC đáp ứng tốt các yêu cầu kỹ thuật khắt khe, đồng thời giúp giảm chi phí bảo trì, sửa chữa và thay thế thiết bị điện trong quá trình vận hành lâu dài.
Chức Năng Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC
Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG363-F260 HDC có chức năng cắt và triệt tiêu các xung sét lan truyền xuất hiện trên đường nguồn điện 3 pha, đồng thời lọc các dạng nhiễu và quá áp ngắn hạn phát sinh trong quá trình vận hành hệ thống. Khi xảy ra hiện tượng quá áp, thiết bị phản ứng nhanh để dẫn dòng xung xuống hệ thống tiếp địa, từ đó hạn chế điện áp tăng cao gây ảnh hưởng đến các thiết bị sử dụng điện.
Nhờ khả năng chịu sét lớn và thời gian đáp ứng nhanh, thiết bị góp phần đảm bảo an toàn và duy trì độ ổn định cho hệ thống điện 3 pha.
