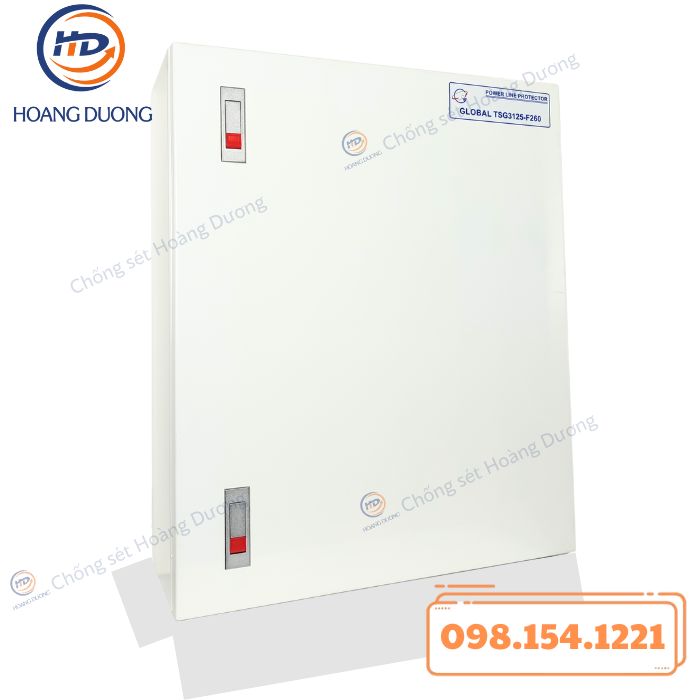

Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG3125-F260 HDC là giải pháp bảo vệ nguồn điện chuyên dụng cho hệ thống điện xoay chiều 3 pha, được thiết kế để xử lý hiệu quả các xung sét lan truyền và hiện tượng quá áp xuất hiện trên đường nguồn. Thiết bị tích hợp công nghệ TSG (Triggered Spark Gap) kết hợp mạch lọc LC và bộ TDS (Transient Discriminating Suppressor), giúp dẫn xung sét xuống hệ thống tiếp địa và hạn chế điện áp dư tác động lên các thiết bị phía sau.
Với khả năng chịu sét lớn, thông số kỹ thuật rõ ràng và kết cấu chắc chắn, GLOBAL TSG3125-F260 HDC phù hợp lắp đặt tại các vị trí đầu nguồn của hệ thống điện 3 pha yêu cầu độ ổn định cao.
Ứng Dụng Phù Hợp Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG3125-F260 HDC
Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG3125-F260 HDC được sử dụng để bảo vệ chống sét lan truyền cho đường nguồn điện 3 pha trong các hệ thống điện công nghiệp và dân dụng quy mô lớn. Thiết bị thường được lắp đặt tại tủ điện tổng, tủ phân phối chính hoặc các điểm đầu vào của hệ thống điện nhằm hạn chế xung sét xâm nhập từ lưới điện.
Sản phẩm phù hợp ứng dụng trong nhà máy, xưởng sản xuất, khu công nghiệp, trung tâm thương mại, tòa nhà văn phòng, trạm kỹ thuật và các công trình hạ tầng có sử dụng nguồn điện 3 pha. Thiết bị giúp bảo vệ an toàn cho các thiết bị điện, hệ thống điều khiển, máy móc và tải sử dụng điện phía sau, đồng thời phù hợp với nhiều hệ thống điện vận hành hiện hữu. Thiết kế treo tường và kết cấu gọn gàng giúp việc lắp đặt trong phòng kỹ thuật hoặc tủ điện trở nên thuận tiện.
Bảng Số Kĩ Thuật Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG3125-F260 HDC
| Thông số kỹ thuật | Giá trị |
|---|---|
| Chế độ bảo vệ | L-N-N-G |
| Công nghệ | TSG + LC + TDS (Triggered Spark Gap + LC filter + Transient Discriminating Suppressor) |
| Điện áp làm việc danh định, Un (L-N) | 220 – 240 Vac |
| Dòng làm việc danh định, In | 125 A |
| Điện áp làm việc liên tục lớn nhất, Uc | 275 Vac |
| Quá áp tạm thời trong 120 phút, Ut (L-N) | 442 Vac |
| Tần số | 50 – 60 Hz |
| Khả năng chịu dòng ngắn mạch | 25 kA |
| Khả năng chịu dòng xung danh định (8/20 µs), In | 20 kA |
| Tăng bảo vệ sơ cấp | Công nghệ TSG (L-N, N-G) |
| Khả năng chịu dòng xung tối đa (8/20 µs), Imax | 260 kA (L-N); 260 kA (N-G) |
| Khả năng chịu dòng xung (10/350 µs), Iimp | 100 kA (L-N); 100 kA (N-G) |
| Tăng lọc | Mạch lọc thông thấp LC (bao gồm cuộn lọc và tụ điện loại X2) |
| Tăng bảo vệ thứ cấp | Công nghệ TDS (L-N) |
| Khả năng chịu dòng xung tối đa (8/20 µs), Imax (thứ cấp) | 80 kA (L-N) |
| Khả năng chịu dòng xung (10/350 µs), Iimp (thứ cấp) | 8 kA/pha (L-N) |
| Thời gian đáp ứng | ≤ 25 ns |
| Điện áp bảo vệ, Up | 300 V @ In |
| Độ ẩm | 5 – 90% |
| Nhiệt độ làm việc | 0 – +85 °C |
| Vỏ hộp | Thép sơn tĩnh điện |
| Lắp đặt | Treo tường |
| Chỉ thị trạng thái | LED |
| Kích thước (Rộng x Cao x Sâu) | 510 x 820 x 200 mm |
| Trọng lượng | 35 kg |
| Tiêu chuẩn áp dụng | ANSI/IEEE C62.41.2 Cat A, Cat B, Cat C; ANSI/IEEE C62.41.1 Exposure 3; IEC 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Lí Do Nên Mua Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG3125-F260 HDC
Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG3125-F260 HDC có khả năng chịu xung sét lớn, phù hợp cho các hệ thống điện 3 pha có yêu cầu bảo vệ cao. Thiết bị tích hợp đồng thời công nghệ TSG, mạch lọc LC và TDS, giúp xử lý hiệu quả cả xung sét năng lượng lớn và nhiễu điện áp trên đường nguồn.
Thông số kỹ thuật rõ ràng, đáp ứng các tiêu chuẩn quốc tế, giúp người sử dụng dễ dàng lựa chọn và triển khai trong thực tế. Kết cấu vỏ thép sơn tĩnh điện bền chắc, đèn LED hiển thị trạng thái và khả năng lắp đặt treo tường góp phần nâng cao tính ổn định và thuận tiện trong quá trình vận hành.
Chức Năng Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TSG3125-F260 HDC

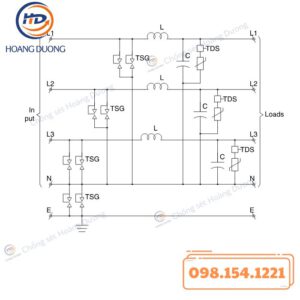

Thiết bị cắt lọc sét 3 pha GLOBAL TSG3125-F260 HDC thực hiện chức năng dẫn và tản các xung sét xuất hiện trên đường nguồn điện 3 pha xuống hệ thống tiếp địa, từ đó hạn chế điện áp tăng cao tác động lên hệ thống điện. Công nghệ TSG cho phép thiết bị phản ứng nhanh với các xung sét năng lượng lớn, trong khi mạch lọc LC giúp giảm biên độ các xung điện áp còn dư.
Bộ TDS hỗ trợ phân biệt xung sét với nhiễu điện áp thông thường, giúp thiết bị hoạt động ổn định trong quá trình sử dụng. Nhờ đó, GLOBAL TSG3125-F260 HDC góp phần bảo vệ an toàn cho hệ thống điện và các thiết bị sử dụng điện phía sau trong suốt quá trình vận hành.
