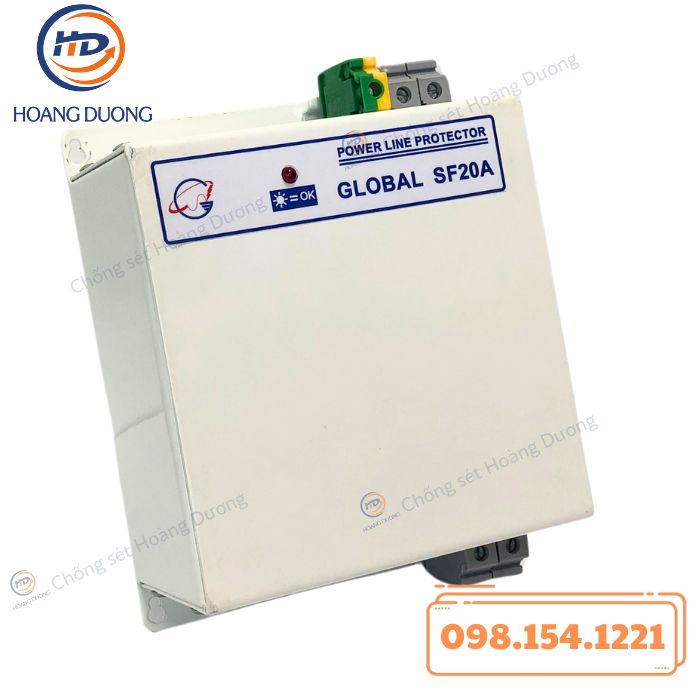

Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC là giải pháp bảo vệ nguồn điện xoay chiều 1 pha, được thiết kế để hạn chế tác động của sét lan truyền và các dạng quá áp xuất hiện trên đường dây cấp điện. Thiết bị phù hợp lắp đặt tại các điểm đầu nguồn hoặc gần thiết bị cần bảo vệ, giúp giảm thiểu nguy cơ hư hỏng do xung sét và nhiễu điện áp gây ra.

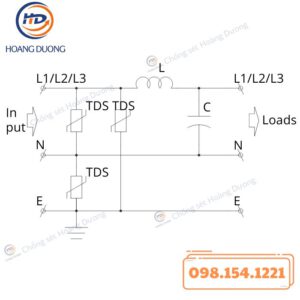

Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC sử dụng công nghệ MOV kết hợp mạch lọc LC, cho phép hấp thụ và tản các xung quá áp nhanh chóng, đồng thời duy trì mức điện áp ổn định cho hệ thống điện phía sau. Với kết cấu nhỏ gọn và thông số kỹ thuật rõ ràng, sản phẩm phù hợp cho nhiều hệ thống điện 1 pha dân dụng và kỹ thuật.
Ứng Dụng Phù Hợp Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC được sử dụng để tản và lọc sét lan truyền trên đường nguồn điện 1 pha. Thiết bị thường được lắp đặt tại tủ điện phân phối, bảng điện hoặc các vị trí gần thiết bị điện cần bảo vệ nhằm hạn chế xung sét xâm nhập từ lưới điện.
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC phù hợp ứng dụng trong nhà ở, văn phòng, hệ thống chiếu sáng, tủ điện điều khiển nhỏ, các thiết bị điện tử dân dụng và các hệ thống điện 1 pha khác. Thiết bị giúp nâng cao độ an toàn cho nguồn điện, giảm thiểu nguy cơ hư hỏng thiết bị và đảm bảo quá trình vận hành ổn định. Thiết kế gọn nhẹ, dễ lắp đặt treo tường hoặc trong tủ điện giúp việc thi công và bảo trì thuận tiện.
Bảng Thông Số Kỹ Thuật Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC
| Thông số kỹ thuật | Giá trị |
|---|---|
| Chế độ bảo vệ | L-N, L-N-G |
| Công nghệ | TDS + LC (Metal Oxide Varistor + LC filter) |
| Dòng làm việc danh định | 20 A |
| Điện áp làm việc danh định, Un (L-N) | 220 – 240 Vac |
| Điện áp làm việc liên tục lớn nhất, Uc | 275 Vac |
| Quá áp tạm thời trong 120 phút, Ut (L-N) | 442 Vac (trong vòng 2 giờ); 537 Vac (trong vòng 5 giây) |
| Tần số | 50 – 60 Hz |
| Khả năng chịu dòng ngắn mạch | 25 kA |
| Khả năng chịu dòng xung danh định (8/20 µs), In | 20 kA |
| Khả năng chịu dòng xung tối đa (8/20 µs), Imax | 80 kA (cách đất) |
| Khả năng chịu dòng xung (10/350 µs), Iimp | 8 kA/pha |
| Mạch lọc | Mạch lọc thông thấp LC (bao gồm cuộn lọc và tụ điện loại X2) |
| Thời gian đáp ứng | ≤ 25 ns |
| Điện áp bảo vệ, Up | 250 V @ In |
| Độ ẩm | 5 – 90% |
| Nhiệt độ làm việc | 0 – +85 °C |
| Vỏ hộp | Thép sơn tĩnh điện |
| Lắp đặt | Treo tường |
| Chỉ thị trạng thái | LED |
| Trọng lượng | 25 kg |
| Tiêu chuẩn áp dụng | ANSI/IEEE C62.41.2 Cat A, Cat B, Cat C; ANSI/IEEE C62.41.1 Exposure 3; IEC 61643-11 Class I, Class II |
Lí Do Nên Mua Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC có thiết kế nhỏ gọn nhưng vẫn đáp ứng khả năng chịu sét và quá áp hiệu quả cho hệ thống điện 1 pha. Việc sử dụng công nghệ MOV kết hợp mạch lọc LC giúp thiết bị xử lý nhanh các xung điện áp đột biến và giảm nhiễu trên đường nguồn. Thông số kỹ thuật rõ ràng, phù hợp với nhiều hệ thống điện dân dụng và kỹ thuật, giúp người dùng dễ dàng lựa chọn và triển khai.
Kết cấu vỏ thép sơn tĩnh điện bền chắc, đèn LED hiển thị trạng thái giúp theo dõi tình trạng thiết bị thuận tiện trong quá trình sử dụng.
Chức Năng Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL SF20A HDC có chức năng hấp thụ và tản các xung sét lan truyền, quá áp xuất hiện trên đường nguồn điện 1 pha. Mạch MOV giúp kẹp điện áp khi xảy ra xung quá áp, trong khi mạch lọc LC giảm biên độ các dạng nhiễu điện áp còn dư. Nhờ đó, thiết bị giúp duy trì điện áp ổn định, bảo vệ an toàn cho các thiết bị điện và hệ thống sử dụng điện phía sau trong quá trình vận hành.
