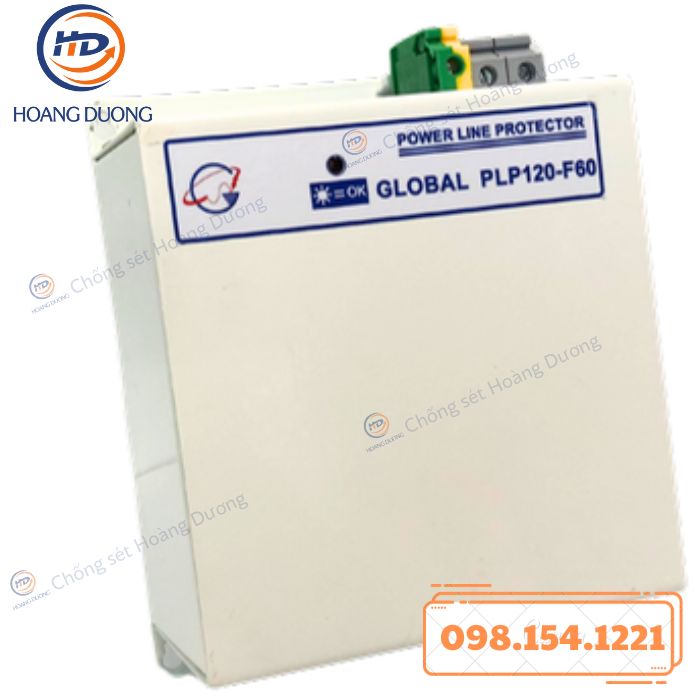

Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC là giải pháp bảo vệ hiệu quả cho hệ thống điện hạ áp trước các xung sét lan truyền và nhiễu điện trên đường nguồn. Thiết bị được thiết kế nhằm triệt tiêu các xung điện áp đột biến, lọc nhiễu và cung cấp nguồn điện ổn định, an toàn cho các thiết bị điện – điện tử phía sau.
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC đáp ứng tốt các yêu cầu kỹ thuật trong hệ thống điện dân dụng và công nghiệp nhẹ, đặc biệt phù hợp cho các khu vực có mật độ giông sét cao. Với kết cấu chắc chắn, khả năng tản sét hiệu quả và thiết kế an toàn, thiết bị mang lại độ tin cậy cao trong suốt quá trình vận hành.
Đặc Điểm Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC
Thiết bị có khả năng tản và lọc sét hiệu quả, giúp hạn chế tối đa tác động của các xung sét lan truyền và nhiễu điện xuất hiện trên đường cấp nguồn.
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC hoạt động ổn định trong hệ thống điện một pha, phù hợp cho nhiều ứng dụng điện hạ áp hiện nay. Thiết bị có khả năng chịu và tản dòng điện sét cao, giúp xử lý nhanh các xung điện áp đột biến và bảo vệ an toàn cho các thiết bị phía sau.
Vỏ hộp của thiết bị được thiết kế chắc chắn, đảm bảo an toàn trong quá trình lắp đặt và sử dụng. Thiết bị bảo vệ hiệu quả toàn bộ các thiết bị điện được cấp nguồn qua ngõ ra.
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC phù hợp với các yêu cầu của tiêu chuẩn IEC 61643, đảm bảo chất lượng và độ an toàn khi vận hành. Trạng thái làm việc của thiết bị được hiển thị trực tiếp trên thân, giúp người sử dụng dễ dàng theo dõi và kiểm soát tình trạng hoạt động.
Bảng Thông Số Kỹ Thuật Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC
| Hạng mục | Thông số |
|---|---|
| Chế độ bảo vệ | L-N, N-G |

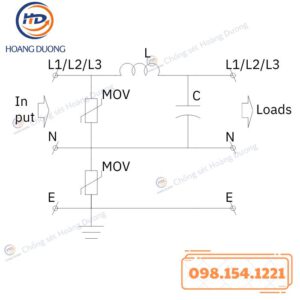

| Công nghệ | TDS + LC (Metal Oxide Varistor + LC filter) |
| Điện áp làm việc danh định, Un (L-N) (Vac) | 220 ~ 240 |
| Dòng làm việc danh định, IL (A) | 20 |
| Điện áp làm việc liên tục lớn nhất, Uc (Vac) | 275 |
| Quá áp tạm thời trong 120 phút, (Ut/chế độ) (Vac) | 442 VAC, trong vòng 2 giờ (Withstand)337 VAC, trong vòng 5 giây |
| Dải tần số (Hz) | 50 ~ 60 |
| Khả năng chịu dòng ngắn mạch (kA) | 25 |
| Khả năng chịu dòng xung danh định (8/20 µs), In (kA) | 20 |
| Khả năng chịu dòng xung tối đa (8/20 µs), Imax (kA) | 60 kA/pha |
| Khả năng chịu dòng xung tối đa (10/350 µs), Iimp (kA) | 6 kA/pha |
| Mạch lọc | Mạch lọc thông thấp LC (bao gồm cuộn lọc và tụ điện loại X2) |
| Thời gian đáp ứng (ns) | ≤ 25 |
| Điện áp bảo vệ, Up (V) | 250 V @ In |
| Độ ẩm (%) | 5 ~ 90 |
| Nhiệt độ (°C) | 0 ~ 65 |
| Vỏ hộp | Thép sơn tĩnh điện |
| Lắp đặt | Treo tường |
| Chỉ thị trạng thái | LED |

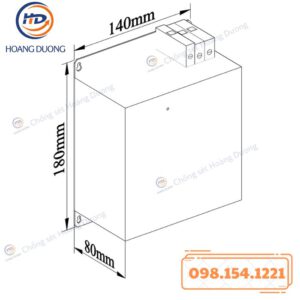

| Kích thước: Rộng × Cao × Sâu (mm) | 140 × 180 × 80 |
| Trọng lượng (kg) | 1.4 |
| Đầu nối (mm²) | 25 |
| Đáp ứng tiêu chuẩn | ANSI/IEEE C62.41.2 Cat A, Cat B, Cat CANSI/IEEE C62.41.2 Scenario II, Exposure 3, 100 kA 8/20 µs, 10 kA 10/350 µsTCN 68-167:1997; TCN 68-174:1998EN 61643-11 Type 1, Type 2; IEC 61643-11 Class I |
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC Ứng Dụng
- Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDCđược sử dụng cho các hệ thống điện có dòng tải danh định khoảng 20 A, phù hợp với nhiều công trình dân dụng và kỹ thuật.
- Thiết bị được mắc nối tiếp trực tiếp với mạch điện cần được bảo vệ, giúp chống sét lan truyền trên đường cấp nguồn điện và bảo vệ toàn bộ hệ thống phía sau.
- Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC phù hợp sử dụng cho mạng điện một pha, thường được lắp đặt tại đầu vào nguồn cung cấp điện tổng. Thiết bị giúp cung cấp nguồn điện sạch và ổn định, đồng thời cho phép bảo vệ nhiều thiết bị điện được đấu nối vào ngõ ra.
- Sản phẩm được ứng dụng phổ biến trong nhà ở, văn phòng, cửa hàng, phòng kỹ thuật và các khu vực có nhiều thiết bị điện – điện tử cần được bảo vệ khỏi sét và nhiễu điện.
Chức Năng Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC
- Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC thực hiện đồng thời chức năng chống sét lan truyền và lọc nhiễu điện trên đường nguồn hạ áp. Thiết bị giúp bảo vệ các thiết bị điện – điện tử trước các xung điện áp đột biến do sét đánh gián tiếp hoặc cảm ứng sét gây ra.
- Thiết bị có khả năng tản và triệt tiêu các xung sét lan truyền xuất hiện trên đường cấp nguồn điện, dẫn năng lượng xung sét xuống hệ thống tiếp địa an toàn, từ đó hạn chế biên độ xung điện áp tác động lên thiết bị phía sau.
- Bên cạnh chức năng chống sét, Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC còn tích hợp mạch lọc chuyên dụng giúp giảm nhiễu điện cao tần, ổn định chất lượng nguồn điện. Chức năng này giúp hạn chế tình trạng lỗi, treo thiết bị và kéo dài tuổi thọ của các thiết bị điện tử nhạy cảm.
- Thiết bị được mắc nối tiếp với mạch điện cần bảo vệ, cho phép lọc và bảo vệ toàn bộ nguồn điện đi qua. Trạng thái làm việc được hiển thị trực quan trên thân thiết bị, giúp người sử dụng dễ dàng giám sát và kịp thời kiểm tra khi cần thiết.
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP120-F60 HDC hoạt động ổn định trong mạng điện một pha, không ảnh hưởng đến điện áp làm việc bình thường của hệ thống, là giải pháp phù hợp để bảo vệ nguồn điện hạ áp trong điều kiện vận hành thực tế.
