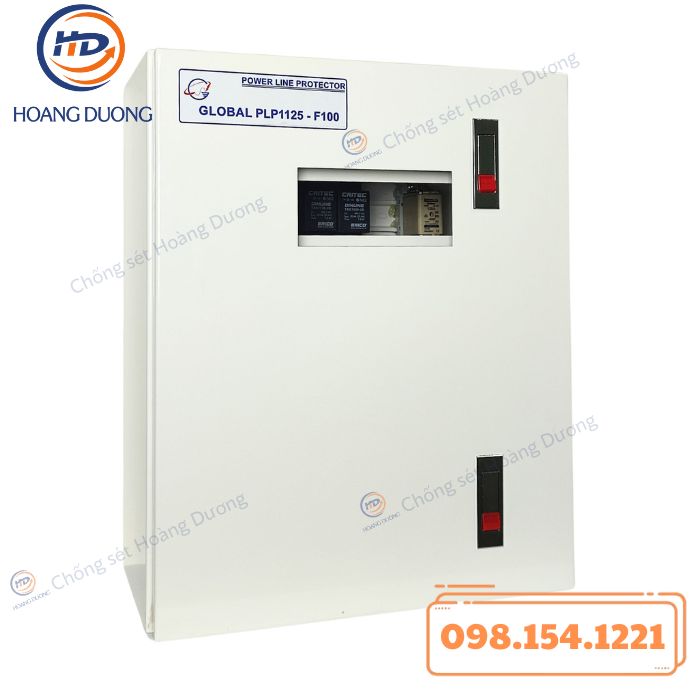

Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC là giải pháp bảo vệ hiệu quả cho hệ thống điện hạ áp trước các xung sét lan truyền và hiện tượng quá áp đột biến trên đường nguồn. Thiết bị được thiết kế tích hợp các module tản xung sét năng lượng cao kết hợp mạch lọc chuyên dụng, giúp giảm điện áp dư và hạn chế tối đa nguy cơ hư hỏng thiết bị điện – điện tử.
Với khả năng cắt sét cao, điện áp dư thấp và đèn LED hiển thị trạng thái hoạt động, Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC đáp ứng tốt yêu cầu an toàn và độ ổn định cho các hệ thống điện đơn pha hiện nay.
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC Ứng Dụng Phù Hợp
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC được sử dụng như thiết bị chống sét lan truyền lắp trên đường nguồn điện hạ áp xoay chiều, có nhiệm vụ bảo vệ nguồn cấp và các thiết bị điện phía sau khỏi các xung sét lan truyền từ lưới điện hoặc do cảm ứng sét gây ra.
Thiết bị phù hợp cho mạng điện đơn pha, đặc biệt là các hệ thống điện đang vận hành hiện hữu cần tăng cường mức độ bảo vệ mà không phải cải tạo lớn hệ thống. Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC thường được lắp đặt trong tủ điện tổng, tủ phân phối, hộp kỹ thuật hoặc treo tường nhờ thiết kế nhỏ gọn, thuận tiện cho thi công và bảo trì.
Sản phẩm được ứng dụng rộng rãi trong nhà ở, văn phòng, cửa hàng, nhà xưởng quy mô vừa và nhỏ, nơi có nhiều thiết bị điện – điện tử nhạy cảm cần được bảo vệ an toàn và ổn định trong suốt quá trình vận hành.
Bảng Thông Số Kĩ Thuật Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC
| Hạng mục | Thông số |
|---|---|
| Chế độ bảo vệ | L-N, N-G |
| Công nghệ | TDS + LC + GDT (Transient Discriminating Suppressor + LC filter + Gas Discharge Tubes) |
| Điện áp làm việc danh định, Un (L-N) (Vac) | 220 ~ 240 |
| Dòng làm việc danh định, IL (A) | 125 |
| Điện áp làm việc liên tục lớn nhất, Uc (Vac) | 275 |
| Quá áp tạm thời trong 120 phút, (Ut/chế độ) (Vac) | 442 VAC, trong vòng 2 giờ (Withstand)337 VAC, trong vòng 5 giây |
| Dải tần số (Hz) | 50 ~ 60 |
| Khả năng chịu dòng ngắn mạch (kA) | 25 |
| Khả năng chịu dòng xung danh định (8/20 µs), In (kA) | 20 |
| Tầng bảo vệ sơ cấp | Công nghệ: TDS (L-N) + GDT (N-G) |
| Khả năng chịu dòng xung tối đa (8/20 µs), Imax (kA) | 100 kA/pha (L-N)150 kA (N-G) |
| Khả năng chịu dòng xung tối đa (10/350 µs), Iimp (kA) | 10 kA/pha (L-N)50 kA (N-G) |
| Tầng lọc | Mạch lọc thông thấp LC (bao gồm cuộn lọc và tụ điện loại X2) |
| Tầng bảo vệ thứ cấp | Công nghệ: TDS (L-N) |
| Khả năng chịu dòng xung tối đa (8/20 µs), Imax (kA) | 60 kA/pha (L-N) |
| Khả năng chịu dòng xung tối đa (10/350 µs), Iimp (kA) | 5 kA/pha (L-N) |
| Thời gian đáp ứng (ns) | ≤ 25 |
| Điện áp bảo vệ, Up (V) | 300 V @ In |
| Độ ẩm (%) | 5 ~ 90 |
| Nhiệt độ (°C) | 0 ~ 65 |
| Vỏ hộp | Thép sơn tĩnh điện |
| Lắp đặt | Treo tường |
| Chỉ thị trạng thái | LED |

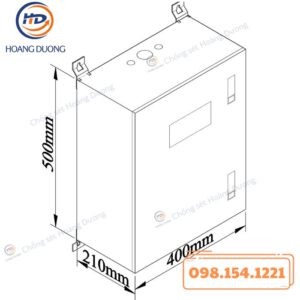

| Kích thước: Rộng × Cao × Sâu (mm) | 400 × 500 × 210 |
| Trọng lượng (kg) | – |
| Đầu nối (mm²) | 50 |
| Đáp ứng tiêu chuẩn | ANSI/IEEE C62.41.2 Cat A, Cat B, Cat CANSI/IEEE C62.41.2 Scenario II, Exposure 3, 100 kA 8/20 µs, 10 kA 10/350 µsTCN 68-167:1997; TCN 68-174:1998EN 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Lí Do Nên Mua Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC
Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC sở hữu nhiều ưu điểm nổi bật, đáp ứng tốt các yêu cầu kỹ thuật trong bảo vệ hệ thống điện hạ áp. Thiết bị có điện áp dư thấp, giúp hạn chế nguy cơ phá hủy linh kiện điện tử khi xảy ra xung sét hoặc quá áp đột biến.
Khả năng cắt xung sét cao cho phép thiết bị xử lý hiệu quả các xung sét lan truyền mạnh, đảm bảo an toàn cho các thiết bị điện phía sau. Thiết bị được mắc nối tiếp với mạch cần bảo vệ, giúp bảo vệ toàn diện đường cấp nguồn điện.
Đèn LED hiển thị trạng thái làm việc hỗ trợ người vận hành dễ dàng theo dõi tình trạng của thiết bị trong suốt quá trình sử dụng. Khi module cắt sét đạt đến ngưỡng bảo vệ, người dùng có thể thay thế module cắt sét rời mà không cần tháo rời toàn bộ thiết bị, giúp tiết kiệm chi phí bảo trì và giảm thời gian gián đoạn hệ thống.
Ngoài ra, thiết kế nhỏ gọn, linh hoạt giúp Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC dễ dàng lắp đặt cho cả công trình mới và các hệ thống điện đang vận hành, đáp ứng tốt các yêu cầu thực tế tại hiện trường.
Danh Sách Các Thiết Bị Chống Sét Lan Truyền GLOBAL Dòng Thương Mại
| Dòng Thiết Bị | Danh Sách Các Thiết Bị Chống Sét Lan Truyền GLOBAL Dòng Thương Mại | |
| Thiết Bị Cắt Sét | Thiết Bị Cắt Sét | GLOBAL PLP40 HDC |
| Thiết Bị Cắt Sét | GLOBAL PLP60 HDC | |
| Thiết Bị Cắt Sét | GLOBAL PLP80 HDC | |
| Thiết Bị Cắt Sét | GLOBAL PLP100 HDC | |
| Thiết Bị Cắt Sét | GLOBAL PLP300NG HDC | |
| Thiết Bị Cắt Sét 1 Pha | GLOBAL PLP150NG HDC | |
| Thiết Bị Cắt Sét 1 Pha | GLOBAL PLP160 HDC | |
| Thiết Bị Cắt Sét 1 Pha | GLOBAL PLP180 HDC | |
| Thiết Bị Cắt Sét 1 Pha | GLOBAL PLP1100 HDC | |
| Thiết Bị Cắt Sét 1 Pha | GLOBAL PLP1160 HDC | |
| Thiết Bị Cắt Sét 1 Pha | GLOBAL PLP1200 HDC | |
| Thiết Bị Cắt Sét 3 Pha | GLOBAL PLP360 HDC | |
| Thiết Bị Cắt Sét 3 Pha | GLOBAL PLP3100 HDC | |
| Thiết Bị Cắt Sét 3 Pha | GLOBAL PLP3160 HDC | |
| Thiết Bị Cắt Sét 3 Pha | GLOBAL PLP3200 HDC | |
| Thiết Bị Cắt Lọc Sét Đường Nguồn | Thiết Bị Cắt Lọc Sét 1 Pha | GLOBAL PLP163-F200 HDC |
| Thiết Bị Cắt Lọc Sét 1 Pha | GLOBAL PLP163-F100 HDC | |
| Thiết Bị Cắt Lọc Sét 1 Pha | GLOBAL PLP1125-F100 HDC | |
| Thiết Bị Cắt Lọc Sét 1 Pha | GLOBAL PLP1125-F200 HDC | |
| Thiết Bị Cắt Lọc Sét 1 Pha | GLOBAL PLP120-F60 HDC | |
| Thiết Bị Cắt Lọc Sét 1 Pha | GLOBAL PLP132-F60 HDC | |
| Thiết Bị Cắt Lọc Sét 3 Pha | GLOBAL PLP363-F100 HDC | |
| Thiết Bị Cắt Lọc Sét 3 Pha | GLOBAL PLP363-F200 HDC | |
| Thiết Bị Cắt Lọc Sét 3 Pha | GLOBAL PLP3125-F100 HDC | |
| Thiết Bị Cắt Lọc Sét 3 Pha | GLOBAL PLP3125-F200 HDC | |
| Thiết Bị Cắt Lọc Sét 3 Pha | GLOBAL PLP3250-F100 HDC | |
| Thiết Bị Cắt Lọc Sét 3 Pha | GLOBAL PLP3250-F200 HDC | |
| Thiết Bị Cắt Sét Đường Tín Hiệu | Thiết Bị Chống Sét Lan Truyền Mạng Lan | GLOBAL PLVLAN-RJ45 HDC |
| Thiết Bị Chống Sét Lan Truyền Mạng Lan | GLOBAL PLVLAN-POE HDC | |
| Thiết Bị Chống Sét Lan Truyền Tín Hiệu Điện Thoại | GLOBAL PLVHSP-K12 HDC | |
| Thiết Bị Chống Sét Lan Truyền Tín Hiệu Điện Thoại | GLOBAL PLVHSP-K230 HDC | |
Chức Năng Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC
- Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC tích hợp các module tản xung sét năng lượng cao kết hợp mạch lọc chuyên dụng, sử dụng công nghệ TDS (Transient Discrimination Suppressor). Thiết bị được mắc nối tiếp với mạch điện cần bảo vệ, cho phép lọc và triệt tiêu hiệu quả các xung sét cảm ứng trên đường cấp nguồn điện.

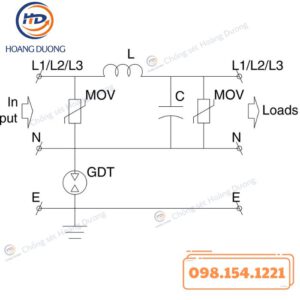

- Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC thực hiện bảo vệ qua ba tầng, giúp nâng cao hiệu quả chống sét và quá áp. Ở tầng bảo vệ sơ cấp, các xung điện áp đột biến hoặc xung sét mạnh được tản nhanh xuống đất thông qua các module cắt sét sơ cấp, giúp giảm biên độ xung ngay từ đầu vào.
- Tiếp theo, tầng bảo vệ lọc có nhiệm vụ giảm tốc độ biến thiên điện áp, làm suy giảm các thành phần xung còn lại sau tầng sơ cấp. Cuối cùng, tầng bảo vệ thứ cấp triệt tiêu các xung điện áp cảm ứng còn tồn dư do chiều dài cáp ở ngõ ra hoặc do các thao tác đóng cắt trong hệ thống gây ra.
- Nhờ áp dụng công nghệ TDS, Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC hoạt động hiệu quả trong mạng điện không ổn định, đáp ứng các yêu cầu nghiêm ngặt về lắp đặt và vận hành. Thiết bị phù hợp với điều kiện khai thác thực tế tại khu vực Đông Nam Á, nơi có tần suất sét cao và môi trường làm việc khắc nghiệt.
- Thiết Bị Cắt Lọc Sét 1 Pha GLOBAL PLP1125-F100 HDC là lựa chọn đáng tin cậy cho các hệ thống điện hạ áp đơn pha cần giải pháp chống sét lan truyền bền bỉ, an toàn và dễ bảo trì.
