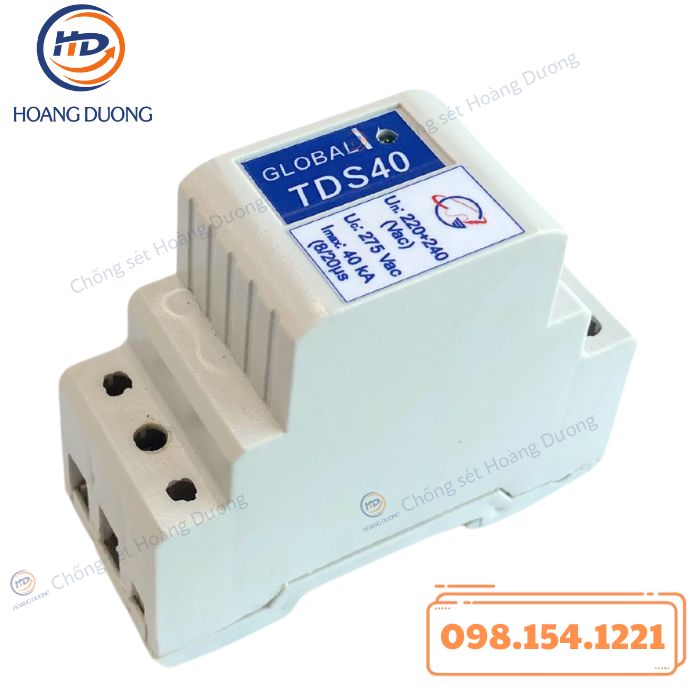

Thiết bị cắt sét GLOBAL TDS40 HDC là giải pháp bảo vệ chống sét lan truyền chuyên dụng cho hệ thống điện hạ áp, được thiết kế để triệt tiêu nhanh các xung sét và quá điện áp đột biến phát sinh trên đường nguồn xoay chiều. Trong điều kiện vận hành thực tế, các xung sét cảm ứng hoặc quá áp đóng cắt có thể gây hư hỏng nghiêm trọng cho thiết bị điện phía sau. GLOBAL TDS40 HDC với công nghệ TDS tiên tiến giúp duy trì điện áp ổn định, nâng cao độ an toàn và độ tin cậy cho hệ thống điện dân dụng và công nghiệp.
Thiết Bị Cắt Sét GLOBAL TDS40 HDC Ứng Dụng Phù Hợp
Thiết Bị Cắt Sét GLOBAL TDS40 HDC được sử dụng làm thiết bị chống sét lan truyền lắp trên đường nguồn điện hạ áp xoay chiều, phù hợp cho nhiều mô hình hệ thống điện khác nhau. Thiết bị có khả năng bảo vệ hiệu quả cho mạng điện đơn pha hoặc 3 pha, giúp hạn chế rủi ro hư hỏng thiết bị do sét đánh lan truyền hoặc xung quá áp.
Sản phẩm được ứng dụng rộng rãi trong các hệ thống tủ điện phân phối, tủ điều khiển, nhà máy sản xuất, khu công nghiệp, trung tâm dữ liệu, tòa nhà thương mại và công trình dân dụng. Nhờ thiết kế nhỏ gọn, Thiết Bị Cắt Sét GLOBAL TDS40 HDC cho phép lắp đặt trên thanh DIN 35 mm, phù hợp với hầu hết các tủ điện tiêu chuẩn hiện nay.
Thiết bị cung cấp nguồn điện an toàn cho các thiết bị được bảo vệ phía sau và không phụ thuộc dòng tải, đảm bảo khả năng làm việc ổn định trong nhiều điều kiện vận hành khác nhau. GLOBAL TDS40 HDC đặc biệt phù hợp cho các mạng điện vận hành liên tục, yêu cầu độ tin cậy cao và khả năng chống sét hiệu quả.
Bảng Thông Số Kĩ Thuật Thiết Bị Cắt Sét GLOBAL TDS40 HDC
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | GLOBAL TDS40 HDC |
| Chế độ bảo vệ | L-N / L-G / N-G |
| Công nghệ | TDS (Transient Discriminating Suppressor) |
| Điện áp làm việc danh định Uₙ (V AC) | 220 – 240 |
| Điện áp làm việc liên tục lớn nhất Uc (V AC) | 275 |
| Quá áp tạm thời 120 phút Ut (V AC) | 442 |
| Dải tần số | 50 – 60 Hz |
| Khả năng chịu dòng xung danh định In (8/20 µs) | 20 kA |
| Dòng xung tối đa Imax (8/20 µs) | 40 kA |
| Khả năng chịu dòng xung Iimp (10/350 µs) | 4 kA |
| Thời gian đáp ứng | ≤ 25 ns |
| Điện áp bảo vệ Up | 1500 V |
| Độ ẩm | 5 – 90 % |
| Nhiệt độ làm việc | 0 – 65 °C |
| Cấp bảo vệ vỏ | IP20 |
| Vỏ thiết bị | Nhựa, chống cháy |
| Kiểu lắp đặt | Thanh DIN ray |
| Hiển thị trạng thái | LED |

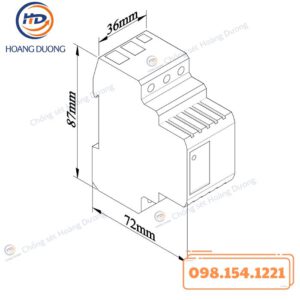

| Kích thước (R × C × S) | 36 × 87 × 72 mm |
| Đầu nối | 25 mm² |
| Hỗ trợ cầu chì | Có |
| Trọng lượng | 0,14 kg |
| Tiêu chuẩn | EN 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Lí Do Nên Mua Thiết Bị Cắt Sét GLOBAL TDS40 HDC
Thiết Bị Cắt Sét GLOBAL TDS40 HDC được đánh giá cao nhờ khả năng cắt sét mạnh mẽ, đáp ứng tốt yêu cầu bảo vệ hệ thống điện trước các xung sét lan truyền có năng lượng lớn. Công nghệ TDS (Transient Discriminating Suppressor) cho phép phân biệt và xử lý chính xác các xung điện áp nguy hiểm, đồng thời hạn chế ảnh hưởng đến điện áp làm việc bình thường của hệ thống.
Thiết bị có điện áp dư thấp, giúp bảo vệ an toàn cho các thiết bị điện nhạy cảm phía sau. Khả năng chịu dòng xung cao với In 20 kA và Imax 40 kA giúp Thiết Bị Cắt Sét GLOBAL TDS40 HDCC hoạt động ổn định trong môi trường có tần suất sét cao.
Thiết kế dạng module, cho phép thay thế nhanh chóng khi cần bảo trì, kết hợp đèn LED hiển thị trạng thái giúp người vận hành dễ dàng kiểm tra tình trạng hoạt động. Kích thước nhỏ gọn, lắp DIN ray tiêu chuẩn giúp tối ưu không gian tủ điện và rút ngắn thời gian thi công.
Thiết Bị Cắt Sét GLOBAL TDS40 HDC đáp ứng đồng thời Type 1 và Type 2, phù hợp lắp đặt tại nhiều vị trí trong hệ thống chống sét lan truyền, từ đầu nguồn đến các tủ phân phối nhánh.
Chức Năng Thiết Bị Cắt Sét GLOBAL TDS40 HDC

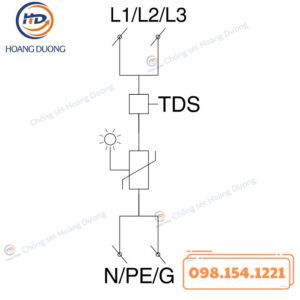

- Thiết bị cắt sét GLOBAL TDS40 HDC tích hợp các module tản xung sét năng lượng cao kết hợp mạch lọc chuyên dụng sử dụng công nghệ TDS. Thiết bị được mắc nối tiếp với mạch điện cần bảo vệ, có nhiệm vụ lọc và tản nhanh các xung sét cảm ứng xuất hiện trên đường cấp nguồn điện.
- Ở tầng bảo vệ sơ cấp, Thiết Bị Cắt Sét GLOBAL TDS40 HDC chịu trách nhiệm dẫn và phân tán các xung sét hoặc xung quá áp lớn xuống hệ thống tiếp địa, giúp giảm nhanh biên độ xung. Tầng này đặc biệt quan trọng trong việc bảo vệ hệ thống khi xảy ra sét đánh lan truyền trực tiếp.
- Tiếp theo, thiết bị thực hiện giảm tốc độ biến thiên điện áp, làm suy giảm các xung điện áp còn lại, đảm bảo điện áp truyền qua nằm trong giới hạn an toàn. Nhờ đó, các thiết bị điện phía sau không bị ảnh hưởng bởi hiện tượng quá áp đột biến.
- Cuối cùng, Thiết Bị Cắt Sét GLOBAL TDS40 HDC triệt tiêu các xung điện áp dư nhỏ, đảm bảo điện áp đầu ra ổn định và an toàn cho các thiết bị tiêu thụ. Thời gian đáp ứng nhanh ≤ 25 ns giúp thiết bị phản ứng kịp thời ngay khi xung xuất hiện.
Công nghệ TDS giúp thiết bị phân biệt rõ xung sét và xung điện áp làm việc, đảm bảo hoạt động hiệu quả trong mạng điện không ổn định. GLOBAL TDS40 HDC phù hợp sử dụng trong các hệ thống điện tại khu vực Đông Nam Á, nơi có điều kiện khí hậu và tần suất giông sét cao.
