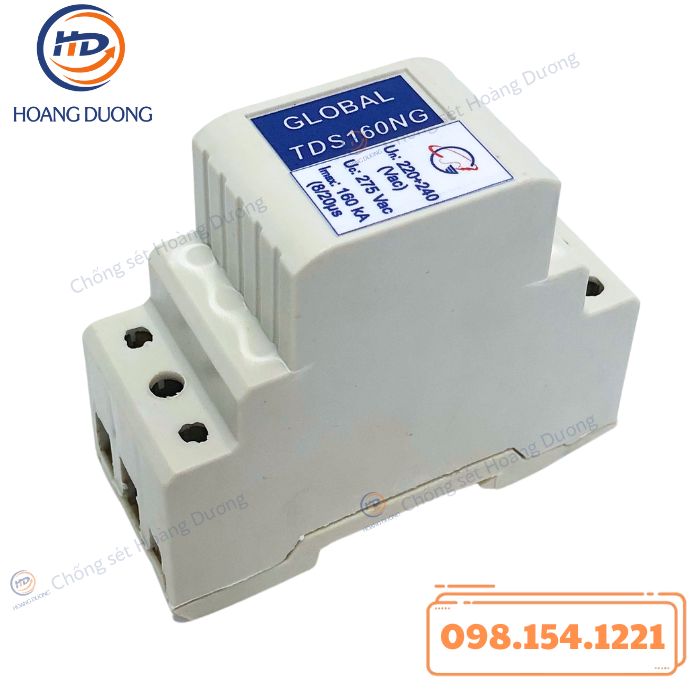

Thiết Bị Cắt Sét GLOBAL TDS160NG HDC là giải pháp chống sét lan truyền chuyên dụng cho hệ thống điện hạ áp, được thiết kế để bảo vệ đường nguồn điện trước các xung sét mạnh và hiện tượng quá áp đột biến. Thiết bị sử dụng công nghệ GDT – Gas Discharge Tubes, cho khả năng chịu xung sét lớn, đặc biệt phù hợp lắp đặt tại các vị trí đầu nguồn hoặc khu vực có nguy cơ sét cao.
Với thiết kế dạng module nhỏ gọn, Thiết Bị Cắt Sét GLOBAL TDS160NG HDC dễ dàng lắp đặt trên thanh DIN 35 mm trong các tủ điện phân phối. Thiết bị giúp nâng cao độ an toàn, độ ổn định của hệ thống điện và kéo dài tuổi thọ cho các thiết bị được bảo vệ phía sau.
Đặc Điểm Thiết Bị Cắt Sét GLOBAL TDS160NG HDC
Thiết Bị Cắt Sét GLOBAL TDS160NG HDC có điện áp dư thấp, giúp hạn chế biên độ xung điện áp còn lại sau khi cắt sét, bảo vệ hiệu quả các thiết bị điện phía sau.
Thiết bị có khả năng cắt xung sét cao, phù hợp sử dụng trong môi trường có mật độ giông sét lớn hoặc tại các vị trí đầu vào nguồn điện.
Thiết Bị Cắt Sét GLOBAL TDS160NG HDC được mắc song song với mạch cần bảo vệ, không làm ảnh hưởng đến điện áp làm việc bình thường của hệ thống.
Đèn LED hiển thị trạng thái làm việc cho phép người sử dụng dễ dàng theo dõi và kiểm tra tình trạng hoạt động của thiết bị.
Cấu tạo dạng module giúp việc tháo lắp, thay thế và bảo trì thiết bị diễn ra nhanh chóng khi cần thiết.
Thông Số Kỹ Thuật Thiết Bị Cắt Sét GLOBAL TDS160NG HDC
| Hạng mục | Thông số |
|---|---|
| Chế độ bảo vệ (đơn chế độ) | N–G |
| Công nghệ | GDT (Gas Discharge Tubes) |
| Điện áp làm việc danh định Un (L–N) (Vac) | 275 |
| Điện áp làm việc liên tục lớn nhất Uc (Vac) | 1200 |
| Quá áp tạm thời trong 120 phút U<sub>T</sub> (Vac) | – |
| Dải tần số (Hz) | 50 – 60 |
| Khả năng chịu dòng ngắn mạch (kA) | 25 |
| Dòng xung danh định In (8/20 μs) (kA) | 20 |
| Dòng xung tối đa Imax (8/20 μs) (kA) | 160 |
| Dòng xung sét Iimp (10/350 μs) (kA) | 50 |
| Thời gian đáp ứng (ns) | ≤ 100 |
| Điện áp bảo vệ Up (V) | 1500 |
| Độ ẩm (%) | 5 – 90 |
| Nhiệt độ làm việc (°C) | 0 – 65 |
| Vỏ hộp | Nhựa, IP20 |
| Lắp đặt | Thanh DIN ray |
| Chỉ thị trạng thái | LED |

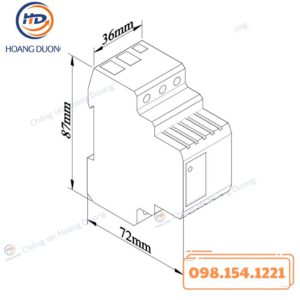

| Kích thước (R × C × S) (mm) | 36 × 87 × 72 |
| Tiết diện dây đấu nối (mm²) | 25 |
| Hỗ trợ đầu nối “T” | Có |
| Trọng lượng (kg) | 0.18 |
| Tiêu chuẩn áp dụng | EN 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Ứng Dụng Thiết Bị Cắt Sét GLOBAL TDS160NG HDC
- Thiết bị cắt sét GLOBAL TDS160NG HDC được sử dụng làm thiết bị chống sét lan truyền trên đường nguồn điện xoay chiều hạ áp.
- Thiết bị bảo vệ hiệu quả cho mạng điện một pha, đồng thời có thể ứng dụng trong các hệ thống điện đơn pha hoặc ba pha tại các vị trí bảo vệ trung tính – đất.
- Thiết Bị Cắt Sét GLOBAL TDS160NG HDC cung cấp nguồn điện an toàn cho các thiết bị được bảo vệ phía sau, hạn chế nguy cơ hư hỏng do sét lan truyền.
- Thiết bị hoạt động độc lập với dòng tải, cho phép vận hành ổn định trong nhiều điều kiện khác nhau.
- Thiết kế nhỏ gọn, lắp đặt trên thanh DIN 35 mm, phù hợp với các tủ phân phối điện và hệ thống điện hiện hữu.
Chức Năng Thiết Bị Cắt Sét GLOBAL TDS160NG HDC

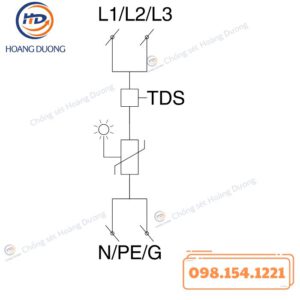

- Thiết Bị Cắt Sét GLOBAL TDS160NG HDC có chức năng bảo vệ đường nguồn điện khỏi các xung sét lan truyền và quá áp đột biến xuất hiện giữa dây trung tính và dây tiếp địa.
- Khi xảy ra xung sét hoặc hiện tượng quá áp, thiết bị nhanh chóng tác động thông qua công nghệ ống phóng khí GDT, dẫn và phân tán năng lượng xung sét xuống hệ thống tiếp địa an toàn.
- Thiết bị giúp hạn chế điện áp dư còn lại trên đường dây, bảo vệ các thiết bị điện, thiết bị điều khiển và hệ thống điện tử phía sau khỏi nguy cơ hư hỏng.
Với khả năng chịu dòng xung lớn và thời gian đáp ứng nhanh, GLOBAL TDS160NG HDC đảm bảo khả năng bảo vệ liên tục, nâng cao độ tin cậy cho toàn bộ hệ thống điện.
