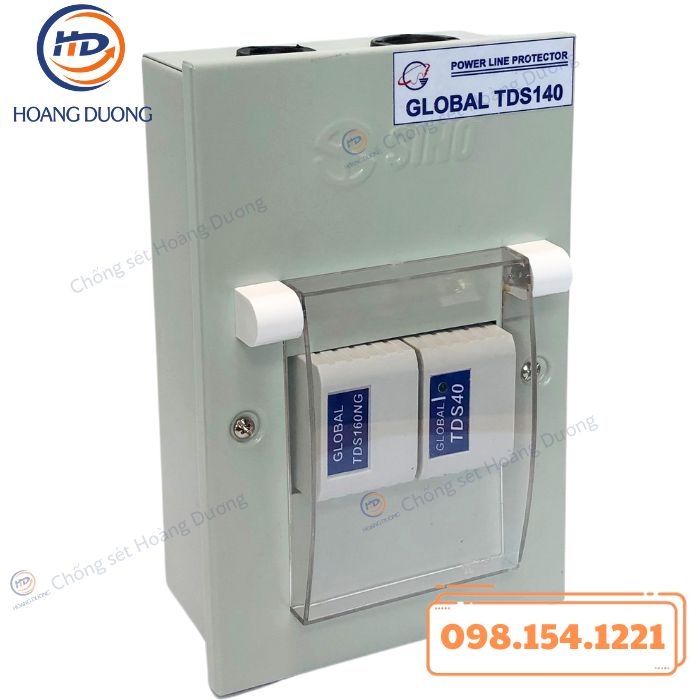

Thiết Bị Cắt Sét 1 Pha GLOBAL TDS140 HDC là thiết bị cắt sét lan truyền 1 pha chuyên dùng cho hệ thống điện hạ áp, được thiết kế nhằm bảo vệ đường nguồn khỏi các xung sét cảm ứng, quá áp đột biến và nhiễu điện nguy hiểm. Thiết bị tích hợp đồng thời hai công nghệ TDS (Transient Discriminating Suppressor) và GDT (Gas Discharge Tubes), mang lại khả năng cắt sét mạnh mẽ, ổn định và an toàn cao.
Với thiết kế nhỏ gọn, dễ lắp đặt treo tường, GLOBAL TDS140 HDC phù hợp cho nhiều hệ thống điện dân dụng và công nghiệp, đặc biệt tại các khu vực có tần suất giông sét cao, giúp đảm bảo nguồn điện ổn định và kéo dài tuổi thọ cho thiết bị được bảo vệ.
Đặc Điểm Thiết Bị Cắt Sét GLOBAL TDS140 HDC
Thiết Bị Cắt Sét 1 Pha GLOBAL TDS140 HDC có điện áp dư thấp, giúp hạn chế tối đa điện áp còn lại sau khi cắt sét, bảo vệ an toàn cho các thiết bị điện và điện tử nhạy cảm.
Thiết bị có khả năng cắt xung sét rất cao, chịu được các dòng xung lớn theo dạng sóng tiêu chuẩn, phù hợp lắp đặt tại đầu nguồn hoặc các tủ điện quan trọng.
Thiết bị được mắc song song với mạch cần bảo vệ, không làm ảnh hưởng đến hoạt động bình thường của hệ thống điện.
Đèn LED hiển thị trạng thái giúp người vận hành dễ dàng theo dõi tình trạng làm việc của thiết bị.
Vỏ hộp chắc chắn, đảm bảo an toàn cao trong quá trình vận hành và sử dụng lâu dài.
Thông Số Kỹ Thuật Thiết Bị Cắt Sét 1 Pha GLOBAL TDS140 HDC
| Hạng mục | Thông số |
|---|---|
| Chế độ bảo vệ | L–N, N–G |
| Công nghệ | TDS + GDT (Transient Discriminating Suppressor + Gas Discharge Tubes) |
| Điện áp làm việc danh định Un (L–N) (Vac) | 220 – 240 |
| Điện áp làm việc liên tục lớn nhất Uc (Vac) | 275 |
| Quá áp tạm thời trong 120 phút U<sub>T</sub> (Vac) | 442 |
| Dải tần số (Hz) | 50 – 60 |
| Khả năng chịu dòng ngắn mạch (kA) | 25 |
| Dòng xung danh định In (8/20 μs) (kA) | 20 |
| Dòng xung tối đa Imax (8/20 μs) (kA) | 40 kA/pha (L–N) |
| Dòng xung sét Iimp (10/350 μs) (kA) | 4 kA/pha (L–N), 50 kA (N–G) |
| Thời gian đáp ứng (ns) | ≤ 25 |
| Điện áp bảo vệ Up (V) | 1500 |
| Độ ẩm (%) | 5 – 90 |
| Nhiệt độ làm việc (°C) | 0 – 65 |
| Vỏ hộp | Thép sơn tĩnh điện |
| Lắp đặt | Treo tường |
| Chỉ thị trạng thái | LED |

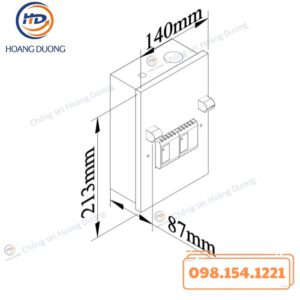

| Kích thước (R × C × S) (mm) | 140 × 212 × 87 |
| Tiết diện dây đấu nối (mm²) | 25 |
| Trọng lượng (kg) | 1.1 |
| Tiêu chuẩn áp dụng | EN 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Ứng Dụng Thiết Bị Cắt Sét 1 Pha GLOBAL TDS140 HDC
GLOBAL TDS140 HDC được sử dụng làm thiết bị chống sét lan truyền trên đường nguồn điện hạ áp xoay chiều 1 pha.
Thiết Bị Cắt Sét 1 Pha GLOBAL TDS140 HDC bị cung cấp nguồn điện an toàn, ổn định cho các thiết bị được bảo vệ phía sau, hạn chế hư hỏng do sét lan truyền và quá áp.
Thiết Bị Cắt Sét 1 Pha GLOBAL TDS140 HDC không phụ thuộc vào dòng tải, đảm bảo hoạt động hiệu quả trong nhiều điều kiện vận hành khác nhau.
Thiết bị bảo vệ tốt cho mạng điện đơn pha, phù hợp lắp đặt trong các hệ thống điện đang vận hành hiện hữu hoặc hệ thống cải tạo.
Thiết kế nhỏ gọn, dễ dàng lắp đặt treo tường, thuận tiện cho không gian hạn chế.
Chức Năng Thiết Bị Cắt Sét GLOBAL TDS140 HDC
- Thiết Bị Cắt Sét 1 Pha GLOBAL TDS140 HDC thực hiện chức năng cắt và dẫn xung sét lan truyền từ đường nguồn điện xuống hệ thống tiếp địa an toàn thông qua các module bảo vệ tích hợp.

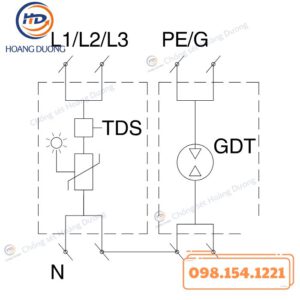

- Thiết bị có khả năng bảo vệ sơ cấp và thứ cấp, trong đó các xung sét và quá áp đột biến có biên độ lớn sẽ được GDT phóng điện nhanh xuống đất, còn các xung còn dư được TDS xử lý để giảm điện áp xuống mức an toàn.
- Chức năng giảm điện áp dư (Up) giúp bảo vệ các thiết bị điện tử nhạy cảm như bộ điều khiển, biến tần, nguồn xung và thiết bị viễn thông.
- Thiết bị phản ứng cực nhanh với thời gian đáp ứng ≤ 25 ns, đảm bảo xung sét được cắt ngay khi vừa xuất hiện.
Thiết Bị Cắt Sét 1 Pha GLOBAL TDS140 HDC cho phép bảo vệ đồng thời các chế độ L–N và N–G, nâng cao hiệu quả chống sét cho toàn bộ hệ thống điện.
