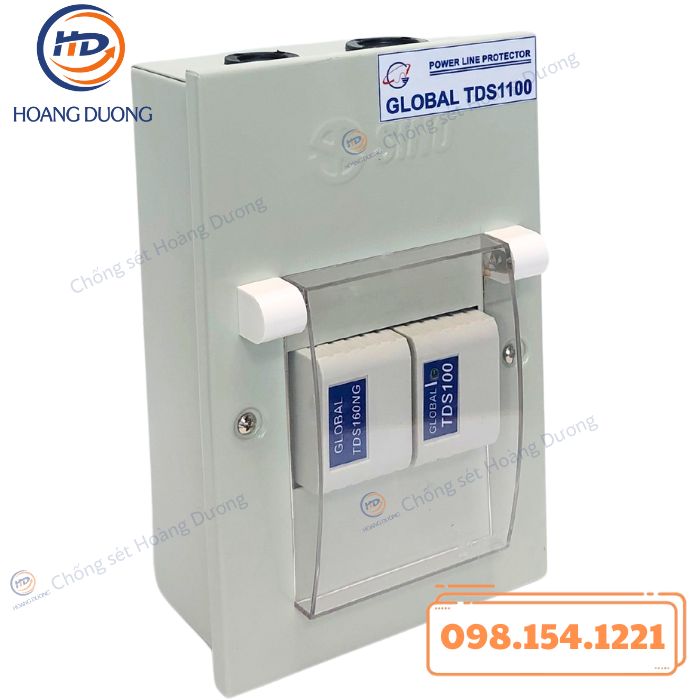

Thiết Bị Cắt Sét 1 Pha GLOBAL TDS1100 HDC là giải pháp bảo vệ hiệu quả cho hệ thống điện hạ áp trước các xung sét lan truyền, quá áp đột biến và nhiễu điện nguy hiểm. Sản phẩm được thiết kế để lắp đặt song song với mạch cần bảo vệ, không làm ảnh hưởng đến hoạt động bình thường của hệ thống điện, đồng thời giúp giảm thiểu rủi ro hư hỏng thiết bị và gián đoạn vận hành.
Thiết bị tích hợp công nghệ TDS kết hợp GDT, cho khả năng cắt sét mạnh, điện áp dư thấp và độ an toàn cao, phù hợp cho các công trình dân dụng, thương mại và công nghiệp.
Đặc Điểm Thiết Bị Cắt Sét 1 Pha GLOBAL TDS1100 HDC
Thiết Bị Cắt Sét 1 Pha GLOBAL TDS1100 HDC có điện áp dư thấp, giúp hạn chế tối đa điện áp còn lại sau khi xung sét được triệt tiêu, bảo vệ hiệu quả các thiết bị điện và điện tử nhạy cảm.
Khả năng cắt xung sét cao, đáp ứng tốt các dạng xung quá áp phát sinh trên đường nguồn điện hạ áp.
Thiết bị được mắc song song với mạch cần bảo vệ, không ảnh hưởng đến dòng tải và không làm gián đoạn nguồn điện trong quá trình vận hành.
Đèn LED hiển thị trạng thái làm việc giúp người vận hành dễ dàng giám sát tình trạng của thiết bị.
Vỏ hộp bằng thép sơn tĩnh điện, đảm bảo độ bền cao và an toàn trong suốt quá trình sử dụng.
Thông Số Kỹ Thuật Thiết Bị Cắt Sét 1 Pha GLOBAL TDS1100 HDC
| Hạng mục | Thông số |
|---|---|
| Chế độ bảo vệ | L–N, N–G |
| Công nghệ | TDS + GDT (Transient Discriminating Suppressor + Gas Discharge Tubes) |
| Điện áp làm việc danh định Un (L–N) (Vac) | 220 – 240 |
| Điện áp làm việc liên tục lớn nhất Uc (Vac) | 275 |
| Quá áp tạm thời trong 120 phút U<sub>T</sub> (Vac) | 442 |
| Dải tần số (Hz) | 50 – 60 |
| Khả năng chịu dòng ngắn mạch (kA) | 25 |
| Dòng xung danh định In (8/20 μs) (kA) | 20 |
| Dòng xung tối đa Imax (8/20 μs) (kA) | 100 kA/pha (L–N), 160 kA/pha (N–G) |
| Dòng xung sét Iimp (10/350 μs) (kA) | 10 kA/pha (L–N), 50 kA (N–G) |
| Thời gian đáp ứng (ns) | ≤ 25 |
| Điện áp bảo vệ Up (V) | 1500 |
| Độ ẩm (%) | 5 – 90 |
| Nhiệt độ làm việc (°C) | 0 – 65 |
| Vỏ hộp | Thép sơn tĩnh điện |
| Lắp đặt | Treo tường |
| Chỉ thị trạng thái | LED |

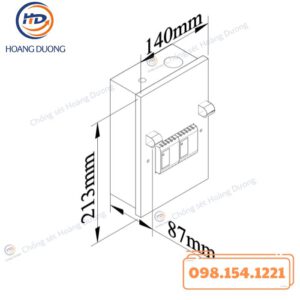

| Kích thước (R × C × S) (mm) | 140 × 213 × 87 |
| Đầu nối (mm²) | 25 |
| Trọng lượng (kg) | 1.1 |
| Tiêu chuẩn áp dụng | EN 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Ứng Dụng Thiết Bị Cắt Sét 1 Pha GLOBAL TDS1100 HDC
Thiết Bị Cắt Sét 1 Pha GLOBAL TDS1100 HDC được sử dụng làm thiết bị chống sét lan truyền trên đường nguồn điện hạ áp xoay chiều.
Thiết bị cung cấp nguồn điện an toàn và ổn định cho các thiết bị được bảo vệ phía sau, hạn chế nguy cơ hư hỏng do sét lan truyền và quá áp đột biến.
Không phụ thuộc vào dòng tải, đảm bảo khả năng bảo vệ liên tục trong nhiều điều kiện vận hành khác nhau.
Bảo vệ hiệu quả cho mạng điện đơn pha, phù hợp với các hệ thống điện đang vận hành hiện hữu hoặc các công trình cải tạo.
Thiết kế nhỏ gọn, thuận tiện lắp đặt treo tường, phù hợp cho tủ điện, phòng kỹ thuật và các khu vực có không gian hạn chế.
Chức Năng Thiết Bị Cắt Sét 1 Pha GLOBAL TDS1100 HDC
- Thiết bị thực hiện chức năng cắt và dẫn các xung sét lan truyền từ đường nguồn điện xuống hệ thống tiếp địa an toàn.

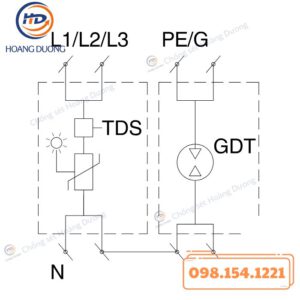

- Công nghệ TDS + GDT cho phép thiết bị hoạt động theo cơ chế bảo vệ đa tầng, trong đó các xung sét và quá áp lớn được GDT phóng điện nhanh xuống đất, các xung còn dư tiếp tục được TDS xử lý nhằm giảm điện áp xuống mức an toàn.
- Thiết bị giúp giảm điện áp dư (Up), bảo vệ hiệu quả các thiết bị điện tử nhạy cảm như bộ nguồn, thiết bị điều khiển, hệ thống đo lường và tự động hóa.
Với thời gian đáp ứng nhanh, thiết bị phản ứng gần như tức thời khi xung sét xuất hiện, hạn chế tối đa nguy cơ hư hỏng hệ thống điện.
