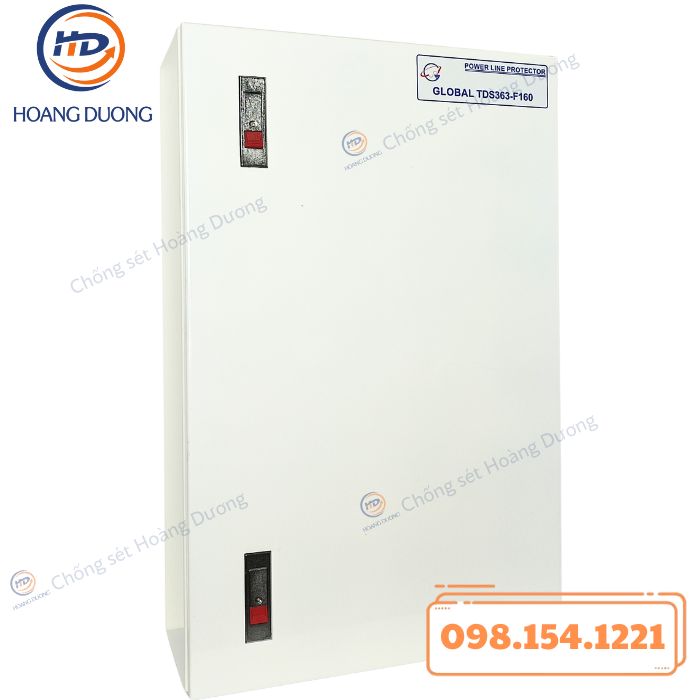

Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC là thiết bị bảo vệ nguồn điện chuyên dụng cho hệ thống điện xoay chiều 3 pha, được thiết kế để cắt xung sét lan truyền và lọc nhiễu quá áp phát sinh trên đường nguồn. Sản phẩm tích hợp công nghệ TDS (Transient Discriminating Suppressor) kết hợp mạch lọc LC, giúp xử lý hiệu quả các xung sét năng lượng cao và hiện tượng quá áp đột biến do đóng cắt tải hoặc ảnh hưởng từ lưới điện.
Với kết cấu chắc chắn, thông số chịu sét cao và khả năng làm việc ổn định, GLOBAL TDS363-F160 HDC phù hợp cho các công trình kỹ thuật yêu cầu độ an toàn và độ tin cậy cao của hệ thống điện 3 pha.
Ứng Dụng Phù Hợp Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC
Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC được sử dụng rộng rãi trong các hệ thống điện 3 pha có nguy cơ chịu tác động của sét lan truyền và nhiễu điện áp từ lưới điện. Thiết bị thường được lắp đặt tại tủ điện tổng, tủ phân phối chính hoặc các điểm đầu nguồn nhằm bảo vệ toàn bộ hệ thống điện phía sau.
Trong các công trình công nghiệp, thiết bị phù hợp lắp đặt cho nhà xưởng sản xuất, trạm kỹ thuật, hệ thống máy móc công suất lớn và các tủ điều khiển trung tâm. Đối với lĩnh vực thương mại và hạ tầng, Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC được ứng dụng cho tòa nhà văn phòng, trung tâm thương mại, hệ thống kỹ thuật của khu đô thị và các công trình sử dụng nguồn điện 3 pha liên tục. Việc lắp đặt thiết bị giúp giảm thiểu rủi ro hư hỏng thiết bị điện, hạn chế gián đoạn vận hành và nâng cao độ ổn định của hệ thống điện.
Bảng Thông Tin Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC
| Thông số kỹ thuật | Giá trị |
|---|---|
| Chế độ bảo vệ | L – N – G |

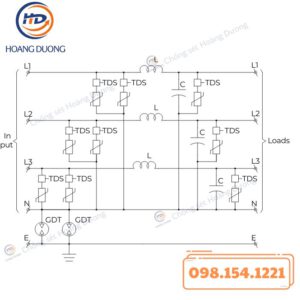

| Công nghệ | TDS + LC (Transient Discriminating Suppressor + LC filter) |
| Điện áp làm việc danh định (Un, L–N) | 220 – 240 VAC |
| Dòng điện danh định (In) | 25 A |
| Điện áp làm việc liên tục lớn nhất (Uc) | 275 VAC |
| Điện áp tạm thời (TOV) | 442 VAC, trong vòng 2 giờ |
| Tần số | 50 / 60 Hz |
| Khả năng chịu dòng ngắn mạch (SCCR) | 25 kA |
| Khả năng chịu dòng xung sét danh định (8/20 µs), In | 20 kA |
| Khả năng chịu dòng xung sét cực đại (8/20 µs), Imax | 160 kA (L–N) / 160 kA (N–G) |
| Khả năng chịu dòng xung sét (10/350 µs), Iimp | 16 kA/pha (L–N) / 10 kA (N–G) |
| Mức bảo vệ điện áp (Up) | 250 V @ In |
| Cấp bảo vệ vỏ | IP20 |
| Nhiệt độ làm việc | 0°C ~ +85°C |
| Kiểu lắp đặt | Treo tường |
| Chỉ thị trạng thái | LED |

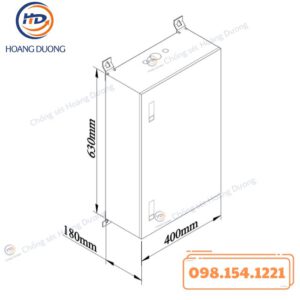

| Kích thước (Rộng x Cao x Sâu) | 400 x 600 x 180 mm |
| Trọng lượng | 19 kg |
| Tiêu chuẩn áp dụng | ANSI/IEEE C62.41.2 Cat A, Cat B, Cat C; ANSI/IEEE C62.41.1 Exposure 3; IEC 61643-11 Type 1, Type 2; IEC 61643-11 Class I, Class II |
Lí Do Nên Mua Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC
Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC được lựa chọn nhờ khả năng xử lý xung sét lan truyền và nhiễu quá áp hiệu quả trên hệ thống điện 3 pha. Việc tích hợp công nghệ TDS kết hợp mạch lọc LC giúp thiết bị phản ứng nhanh với các xung điện áp đột biến, từ đó hạn chế nguy cơ hư hỏng thiết bị điện và hệ thống điều khiển phía sau.
Thiết bị có kết cấu chắc chắn, phù hợp lắp đặt cố định trong tủ điện hoặc phòng kỹ thuật. Thông số chịu sét cao giúp Thiết Bị Cắt Lọc Sét 3 Pha Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC đáp ứng tốt các yêu cầu kỹ thuật tại những khu vực có mật độ sét lớn hoặc môi trường điện không ổn định. Việc đầu tư thiết bị giúp giảm chi phí bảo trì, sửa chữa và nâng cao độ tin cậy cho hệ thống điện 3 pha trong quá trình vận hành lâu dài.
Chức Năng Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC
Thiết Bị Cắt Lọc Sét 3 Pha GLOBAL TDS363-F160 HDC có chức năng cắt và triệt tiêu các xung sét lan truyền xuất hiện trên đường nguồn điện 3 pha, đồng thời lọc nhiễu và các dạng quá áp ngắn hạn phát sinh trong quá trình vận hành hệ thống. Khi xảy ra hiện tượng quá áp, thiết bị phản ứng nhanh để dẫn dòng xung xuống hệ thống tiếp địa, từ đó hạn chế điện áp tăng cao gây ảnh hưởng đến các thiết bị sử dụng điện. Nhờ khả năng làm việc ổn định và đáp ứng nhanh, thiết bị góp phần đảm bảo an toàn và độ tin cậy cho hệ thống điện 3 pha.
