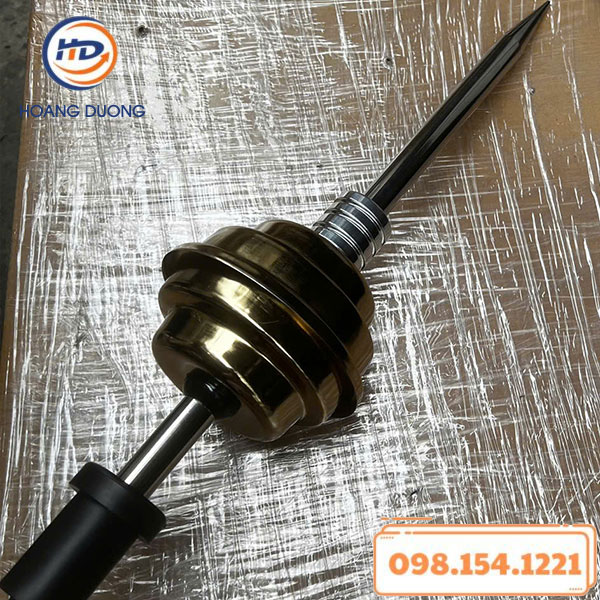

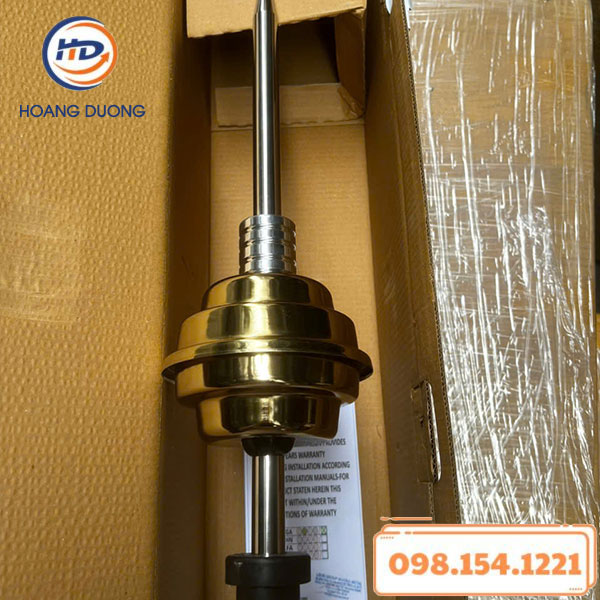

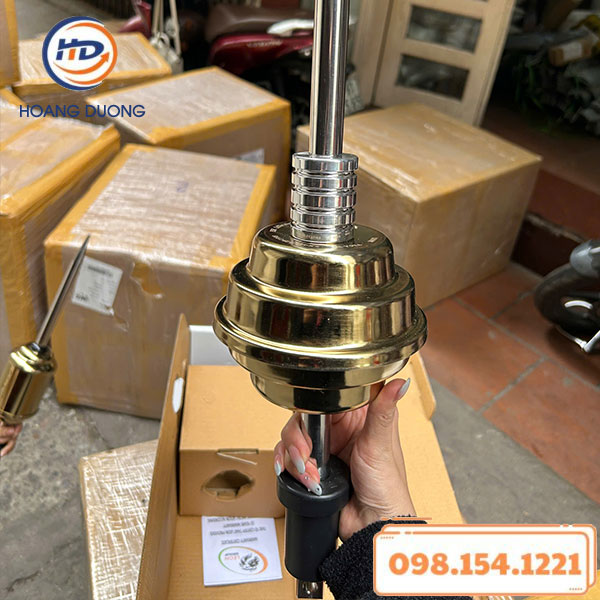

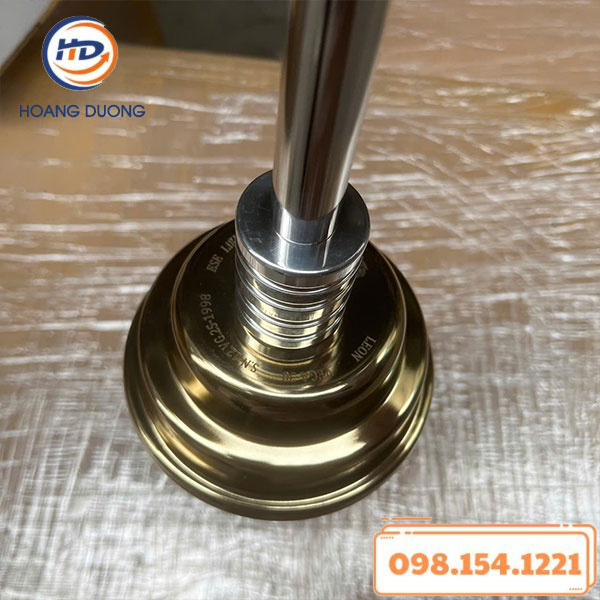

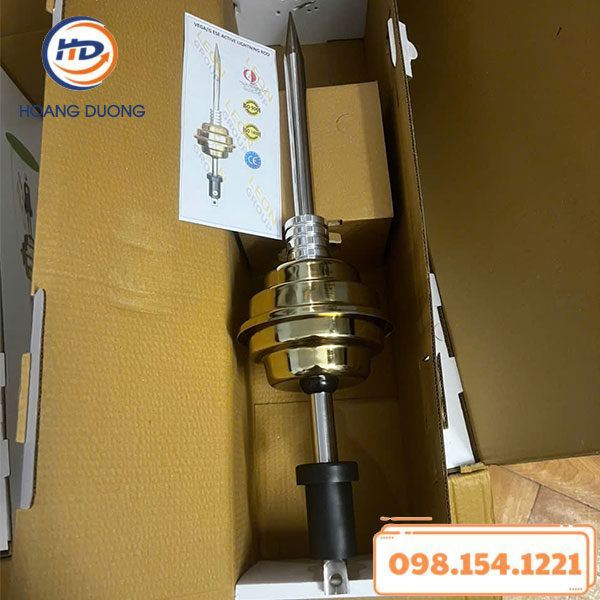

Kim thu sét VEGA 20 là model cơ bản trong dòng kim thu sét chủ động VEGA, ứng dụng công nghệ ESE (Early Streamer Emission – Phát xạ tia tiên đạo sớm), cho khả năng chủ động thu sét và dẫn dòng sét an toàn xuống hệ thống tiếp địa. Sản phẩm được thiết kế theo tiêu chuẩn NFC 17-102, phù hợp cho các công trình có quy mô nhỏ và trung bình nhưng vẫn yêu cầu mức độ an toàn cao.
Tại Việt Nam, Công ty Hoàng Dương là đơn vị phân phối độc quyền kim thu sét VEGA, cam kết cung cấp sản phẩm chính hãng, đầy đủ chứng chỉ và hồ sơ kỹ thuật phục vụ thiết kế – thi công – nghiệm thu.
| Thông Số | Chi Tiết |
|---|---|
| Model | VEGA 20 |
| Công nghệ | ESE – Early Streamer Emission |
| Chiều dài | 550 mm |
| Đường kính thân trụ | 135 mm |
| Đường kính trục | 20 mm |
| Trọng lượng | 2,00 kg |
| Kích thước đóng gói | 160 × 160 × 600 mm |
| Nguyên lý hoạt động | Phát xạ tia tiên đạo sớm (ESE) |
| Kết cấu vật lý | Thép không gỉ mạ crom (INOX – Stainless Chrome) |
| Tiêu chuẩn áp dụng | NFC 17-102 |
| Cấp bảo vệ | IP67 |
| Thời gian phát tia ESE (ΔT) | 60 µs |
Nguyên Lý Hoạt Động Của Kim Thu Sét VEGA 20
Kim thu sét VEGA 20 hoạt động theo nguyên lý phát xạ tia tiên đạo sớm (ESE). Khi có giông bão, sự chênh lệch điện thế giữa môi trường và lõi kim loại cách điện bên trong kim thu sét sẽ tạo ra năng lượng kích hoạt tại bộ phận đáy của hệ thống PATRIOT PDA. Năng lượng này cho phép kim phát tia tiên đạo sớm hơn so với các điểm xung quanh, giúp chủ động đón dòng sét và dẫn sét an toàn xuống hệ thống tiếp địa.
Cơ chế hoạt động hoàn toàn tự động, không cần nguồn cấp ngoài, đảm bảo tính ổn định và độ tin cậy trong suốt quá trình vận hành.Bán Kính Bảo Vệ Kim Thu Sét VEGA 20
(Theo tiêu chuẩn NFC 17-102 – Chiều cao lắp đặt 5 m)
| Model | Cấp I | Cấp II | Cấp III | Cấp IV |
|---|---|---|---|---|
| VEGA 20 | 31 m | 35 m | 39 m | 42 m |
Bán kính bảo vệ được xác định theo NFC 17-102, có thể điều chỉnh theo chiều cao lắp đặt thực tế và cấp bảo vệ yêu cầu của từng công trình.
Mô Tả & Tính Năng Kỹ Thuật Kim Thu Sét VEGA 20
- Kim thu sét chủ động VEGA 20 có khả năng cảnh báo sớm quá trình hình thành tia sét, nâng cao hiệu quả bảo vệ.
- Đáp ứng đầy đủ tiêu chuẩn NFC 17-102, được kiểm định bởi các tổ chức kỹ thuật khu vực Trung Đông.
- Giá trị ưu thế kích hoạt tia sét phù hợp với các thông số quy định trong NFC 17-102.
- Cơ chế hoạt động đảm bảo bộ phận chủ động không bị ảnh hưởng trong quá trình phóng sét, không cần thêm dây dẫn hay đầu nối phụ.
- Hiệu suất bảo vệ cao nhờ nguyên lý ESE, giúp mở rộng phạm vi bảo vệ so với kim thu sét cổ điển.
- Luôn đảm bảo mức độ bảo vệ ổn định trong phạm vi bán kính đã tính toán.
- Thiết kế nhỏ gọn, chắc chắn, thuận tiện cho lắp đặt, vận chuyển và thi công tại công trình.
Cấu Tạo Kim Thu Sét VEGA 20
Kích Thước Chính
- Tổng chiều dài: 550 mm
- Đường kính mũ kim: Ø20 mm
- Đường kính thân trên: Ø40 mm
- Đường kính thân giữa: Ø132 mm
- Đường kính trục dưới: Ø20 mm
Các đoạn thân được gia công theo từng cấp chiều cao: 50 mm – 120 mm – 160 mm – 220 mm, đảm bảo độ bền cơ học và khả năng phát tia ổn định.
Danh Sách Các Model Kim Thu Sét VEGA
| Model | Cấp I | Cấp II | Cấp III | Cấp IV |
|---|---|---|---|---|
| Kim Thu Sét Vega 20 | 31 m | 35 m | 39 m | 42 m |
| Kim Thu Sét Vega 30 | 48 m | 52 m | 58 m | 64 m |
| Kim Thu Sét Vega 45 | 63 m | 69 m | 78 m | 85 m |
| Kim Thu Sét Vega 60 | 79 m | 86 m | 97 m | 107 m |
Cấu Tạo Chi Tiết
- TOP COVER: Nắp trên
- ION GENERATOR: Bộ tạo ion
- BOTTOM COVER: Nắp dưới
- INTERIOR INSULATION: Lớp cách điện bên trong
- ION DIRECTION: Hướng phát ion
Chứng Chỉ & Tiêu Chuẩn Chất Lượng
Kim thu sét VEGA 20 đáp ứng đầy đủ các chứng chỉ:
- NFC 17-102
- CE
- ISO 9001
- ISO 14001
- ISO 45001
- ISO 10002
Phân Phối Độc Quyền Kim Thu Sét VEGA 20
Công ty Hoàng Dương là đơn vị phân phối độc quyền kim thu sét VEGA 20 tại Việt Nam, cung cấp:
- Sản phẩm chính hãng, đúng model – đúng thông số
- Đầy đủ CO, CQ, hồ sơ kỹ thuật
- Tư vấn lựa chọn giải pháp chống sét phù hợp từng công trình
- Hỗ trợ kỹ thuật trong suốt quá trình thi công và nghiệm thu
