Kim thu sét VEGA là dòng kim thu sét ứng dụng công nghệ ESE (Early Streamer Emission – Phát xạ tia tiên đạo sớm), cho phép chủ động phát tia tiên đạo sớm nhằm thu hút và dẫn dòng sét an toàn xuống hệ thống tiếp địa. Sản phẩm được thiết kế và chế tạo theo tiêu chuẩn NFC 17-102, đáp ứng yêu cầu kỹ thuật nghiêm ngặt trong các hệ thống chống sét hiện đại.
Tại Việt Nam, Công ty Hoàng Dương là đơn vị phân phối độc quyền kim thu sét VEGA, cung cấp sản phẩm chính hãng, đầy đủ chứng chỉ và tài liệu kỹ thuật phục vụ thiết kế, thi công và nghiệm thu công trình.
Thông Số Kỹ Thuật Kim Thu Sét VEGA
| Thông Số | Chi Tiết |
|---|---|
| Mã sản phẩm | VEGA |
| Công nghệ | ESE – Early Streamer Emission |
| Chiều dài | 550 mm |
| Đường kính thân trụ | 135 mm |
| Đường kính trục | 20 mm |
| Trọng lượng | 2,00 kg |
| Kích thước đóng gói | 160 × 160 × 600 mm |
| Nguyên lý hoạt động | Phát xạ tia tiên đạo sớm (ESE) |
| Kết cấu vật lý | Thép không gỉ mạ crom (INOX – Stainless Chrome) |
| Tiêu chuẩn áp dụng | NFC 17-102 |
| Cấp bảo vệ | IP67 |
| Thời gian phát tia ESE (ΔT) | 60 µs |
Nguyên Lý Hoạt Động ESE Của Kim Thu Sét VEGA
Kim thu sét VEGA hoạt động dựa trên nguyên lý phát xạ tia tiên đạo sớm (ESE). Khi xuất hiện giông bão, sự chênh lệch điện thế giữa môi trường và lõi kim loại cách điện bên trong kim thu sét sẽ tạo ra nguồn năng lượng kích hoạt tại bộ phận đáy của hệ thống PATRIOT PDA. Nguồn năng lượng này cho phép kim phát tia tiên đạo sớm hơn so với các điểm xung quanh, từ đó chủ động đón dòng sét và dẫn sét an toàn xuống hệ thống tiếp địa.
Cơ chế này giúp kim thu sét VEGA duy trì hiệu suất ổn định, không cần nguồn cấp ngoài và không bị ảnh hưởng trong quá trình phóng sét.
Nếu bạn chưa chắc nên chọn model kim thu sét VEGA nào phù hợp, hãy liên hệ ngay bộ phận kỹ thuật Hoàng Dương để được tư vấn chính xác theo nhu cầu thực tế.
Tùy vào diện tích bảo vệ, chiều cao công trình và đặc thù hệ thống tiếp địa, mỗi dự án sẽ phù hợp với một dòng Kim Thu Sét VEGA khác nhau. Việc lựa chọn đúng model sẽ giúp đảm bảo bán kính bảo vệ, tiết kiệm chi phí và đạt yêu cầu nghiệm thu.
Đội ngũ Hoàng Dương với hơn 10 năm kinh nghiệm luôn sẵn sàng hỗ trợ kỹ thuật, giúp bạn xác định phương án lắp đặt tối ưu và hiệu quả nhất.
Bán Kính Bảo Vệ Kim Thu Sét VEGA
(Theo tiêu chuẩn NFC 17-102 – Chiều cao lắp đặt 5 m)
| Model | Cấp I | Cấp II | Cấp III | Cấp IV |
|---|---|---|---|---|
| Kim Thu Sét Vega 20 | 31 m | 35 m | 39 m | 42 m |
| Kim Thu Sét Vega 30 | 48 m | 52 m | 58 m | 64 m |
| Kim Thu Sét Vega 45 | 63 m | 69 m | 78 m | 85 m |
| Kim Thu Sét Vega 60 | 79 m | 86 m | 97 m | 107 m |
Bán kính bảo vệ được xác định theo NFC 17-102, có thể thay đổi tùy theo chiều cao lắp đặt thực tế và cấp bảo vệ yêu cầu của từng công trình.
Mô Tả & Tính Năng Kỹ Thuật Kim Thu Sét VEGA
- Kim thu sét chủ động VEGA có khả năng cảnh báo sớm quá trình hình thành tia sét, giúp tăng hiệu quả bảo vệ.
- Sản phẩm đáp ứng đầy đủ tiêu chuẩn NFC 17-102, được kiểm định bởi các tổ chức kỹ thuật khu vực Trung Đông.
- Giá trị ưu thế kích hoạt tia sét được xác định phù hợp với các thông số quy định trong tiêu chuẩn NFC 17-102.
- Cơ chế hoạt động đảm bảo bộ phận chủ động không bị ảnh hưởng trong quá trình phóng sét, không cần thêm đầu nối hay dây dẫn phụ.
- Hiệu suất bảo vệ cao nhờ nguyên lý phát tia tiên đạo sớm (ESE), giúp mở rộng vùng bảo vệ.
- Luôn đảm bảo mức độ bảo vệ tối đa trong phạm vi bán kính bảo vệ đã tính toán.
- Thiết kế nhỏ gọn, chắc chắn, thuận tiện cho lắp đặt, vận chuyển và thi công tại công trường.

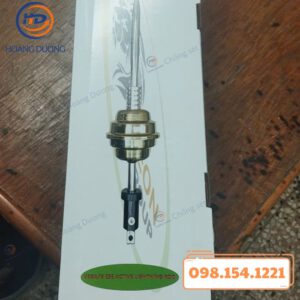

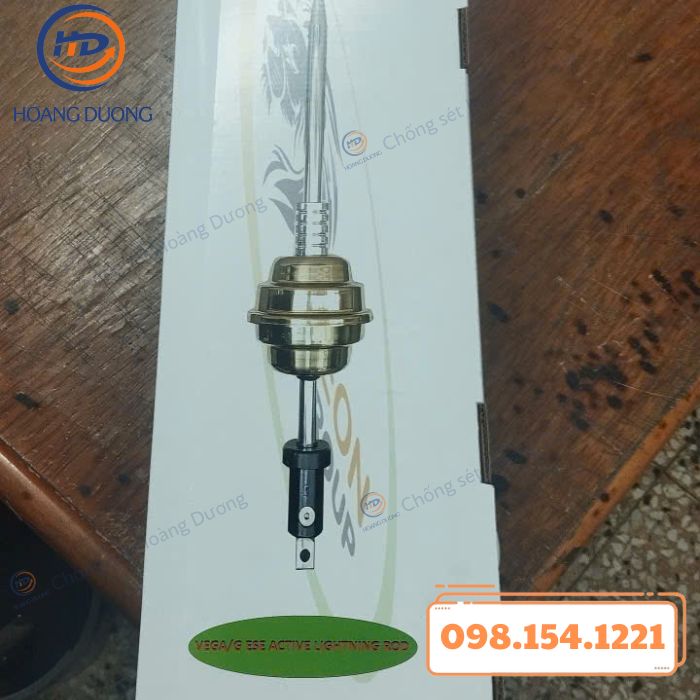

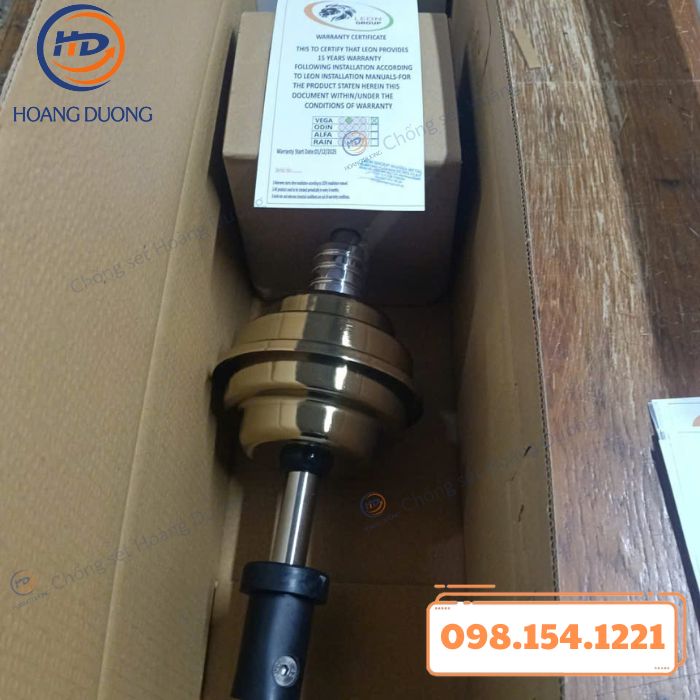

Cấu Tạo Kim Thu Sét VEGA
Kích Thước Chính
- Tổng chiều dài: 550 mm
- Đường kính mũ kim: Ø20 mm
- Đường kính thân trên: Ø40 mm
- Đường kính thân giữa: Ø132 mm
- Đường kính trục dưới: Ø20 mm
Các đoạn thân được gia công theo từng cấp chiều cao: 50 mm – 120 mm – 160 mm – 220 mm, đảm bảo độ bền cơ học và khả năng phát tia ổn định.
Cấu Tạo Chi Tiết
- TOP COVER: Nắp trên
- ION GENERATOR: Bộ tạo ion
- BOTTOM COVER: Nắp dưới
- INTERIOR INSULATION: Lớp cách điện bên trong
- ION DIRECTION: Hướng phát ion
Chứng Chỉ & Tiêu Chuẩn Chất Lượng
Kim thu sét VEGA đáp ứng đầy đủ các chứng chỉ và tiêu chuẩn:
- NFC 17-102
- CE
- ISO 9001
- ISO 14001
- ISO 45001
- ISO 10002
Phân Phối Độc Quyền Kim Thu Sét VEGA
Công ty Hoàng Dương là đơn vị phân phối độc quyền kim thu sét VEGA tại Việt Nam, cam kết:
- Sản phẩm chính hãng, đúng thông số kỹ thuật
- Đầy đủ CO, CQ và hồ sơ kỹ thuật
- Hỗ trợ tư vấn lựa chọn model phù hợp từng công trình
- Phục vụ thiết kế, thi công và nghiệm thu hệ thống chống sét
